交流接触器接线柱标识
时间：2023-03-06作者：佚名
|

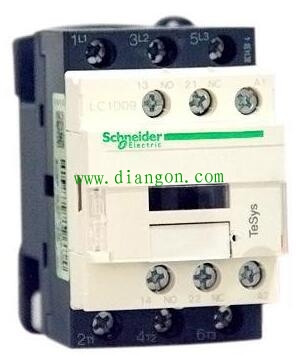

接触器的外观依品牌不同，略有差别。常见的国产接触器，共有6组或7组接线柱（上下两个算一组，一进一出），接线柱标识分别为L1,L2,L3,NO,NC,A1,A2。近年来，几乎所有接触器都有两个标识为A1的接线柱，两个A1内部连通，一个在接触器上方，一个在下方。
 是为了使用时接线方便，可以看作同一个接线柱。这其中，常开触点为L1,L2,L3,NO；常闭触点为NC；A1和A2分别为接触器线圈的进线和出线。很多人对NO和NC总是记不住，其实记忆起来很简单。N代表normally，汉译为“常”；O代表open，“开”的意思；C代表close，“闭合”的意思。NO和NC往往应用于控制回路的自锁和互锁。 |
