一起动物误入施工变间隔引起变压器差动保护动作事件

1.故障过程简述
2016年3月，某水电站监控系统上位机报“35kV施工变差动保护动作，031断路器跳闸”。检查35kV施工线路负荷为零，031断路器分闸位（显示为绿色），继电保护小室检查，确认变压器保护装置上显示“差动保护动作”，断路器跳闸。
2.排查及处理过程简述

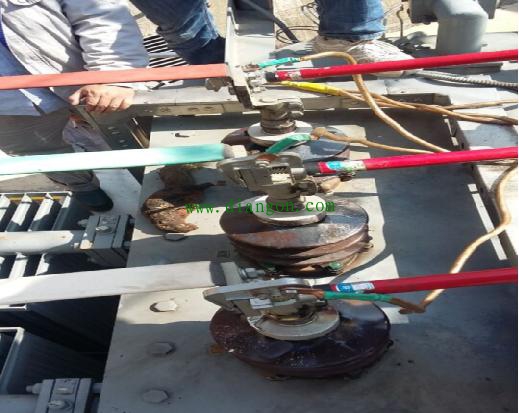

（1）做好措施后，对35kV施工变差动保护范围内的设备进行全面排查，当对施工变进行外观检查时，发现B、C相间套管（引出线）有放电痕迹，变压器油箱上有只松鼠被电击死亡，基本确定此处为故障点，如图所示。

（2）做好安全措施后，对施工变差动保护范围内的其它设备检查未发现异常。
（3）清理处理后，摇测变压器绝缘，绝缘电阻合格，故障点已排除。
(4)申请对变压器充电，对变压器进行全面的检查，未发现异常，问题已解决，申请投运正常。
3.原因简析
此次施工用电35kV变压器跳闸原因为：小动物误入带电变压器间隔（B、C相间套管裸露引线间），引起相间短路，施工变压器差动保护跳闸。
4.经验反馈
施工变尽可能用箱式变，密封严密。户外布置时，采取措施，防止小动物误入带电间隔，并定期做好施工变压器的巡检维护工作。
