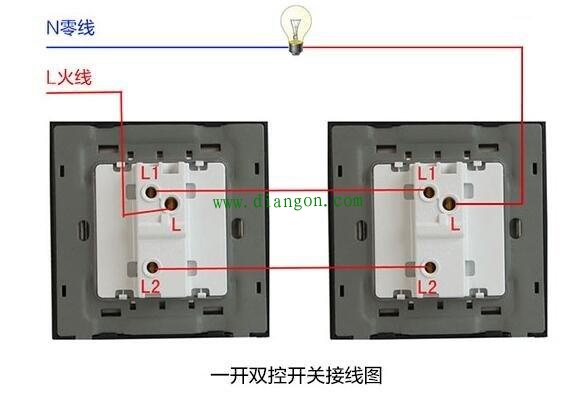

单联双控开关怎么接线?单联双控开关接线图

单联双控开关和普通的开关不同，普通开关只需要接两根线，一根进线，一根出线，进线通常用火线，进线与出线可任意接入开关内的两个接线点。
单联双控需要接入三根线，而且每根线的接入都是要对号入座的，三根线的接线点有着字母标识，分别为：L 、L1 、 L2 。L1与L2接线点一般都是上下对齐，L接线点在L1与L2接线点中间。简单介绍了开关内部后，接下来就是接线了。

单联双控两个开关，共有两个L接口，两个L1接口，两个L2接口。在正常接线情况下，两个开关的L接口，其中一个开关L接口接进线，另一个开关L接口接出线（控制线）。火线可以进任意一个开关，但必须接L接口，另一个开关L接口必须接出线（控制线）。
