开关控制插座电灯实物接线图_单开五孔插座接线图

开关控制插座

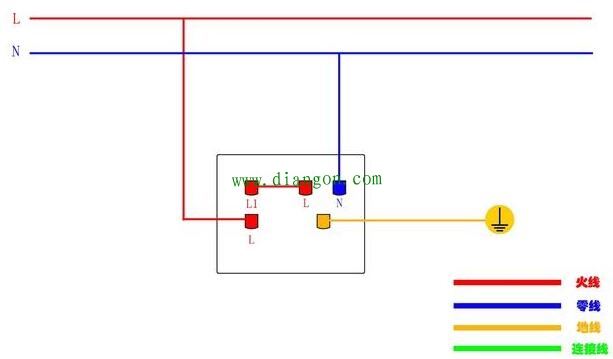

这种接法，就是用单开五孔插座上的开关，直接控制面板上的插座。许多人喜欢在电视机、充电器等需要频繁拔插的场合用它。免去了拔插插头的步骤，直接用开关控制，方便，也延长了插座的使用寿命。

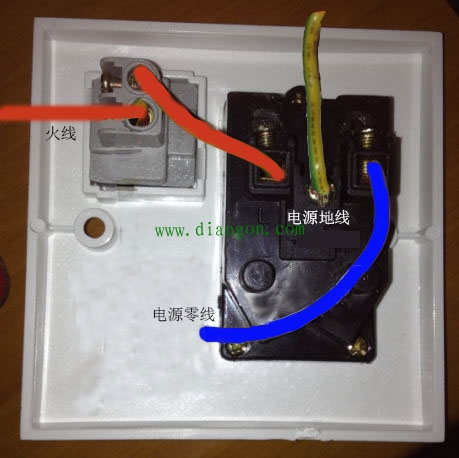

接线时，只要将火线接入开关即可。开关的接线柱为L，L1和L2，使用时，只用到了L和L1，L2中的任意一个。

开关控制电灯

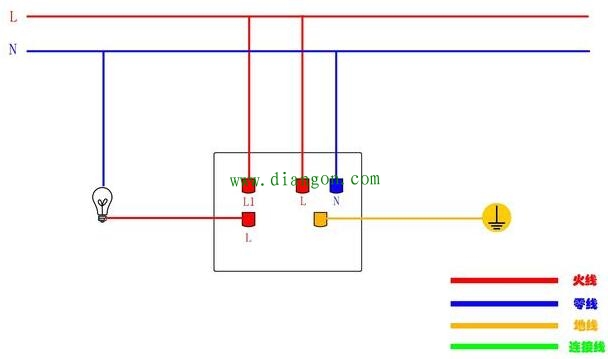

这一接法，使用开关控制电灯，开关与面板上的插座并无关联，可以看作两个分开的元件。常用于床头、储藏间等空间狭小的地方，将开关和插座合二为一，极其省地。
接线时，开关接线柱L接火线，L1接灯线；插座部分L接火线，N接零线。
