单相桥式全波整流电路原理图解

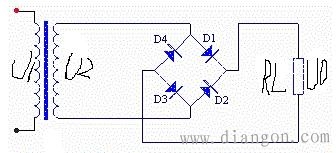

上面是单相桥式全波整流电路的电路图
前半个周期，D1和D3导通，而D2和D4截止，加在RL上的是上正下负电压，后半个周期，D2和D4导通，而D1和D3截止，加在RL上的还是上正下负的电压。
如此反复此电路和全波整流电路一样，都完全利用了电流的整个过程。
从而使得U0= 0.9U2。继而也可以求出I0的平均值;
流过每个二极管的电流等于I0的一半;
在不考虑压降的情况下，当一组二极管导通时，另一组二极管截止，承受全部交流峰值电压，即为最高发向工作电压为根号二倍的U2;
