PCB电子线路板3W布线规则

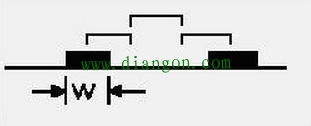

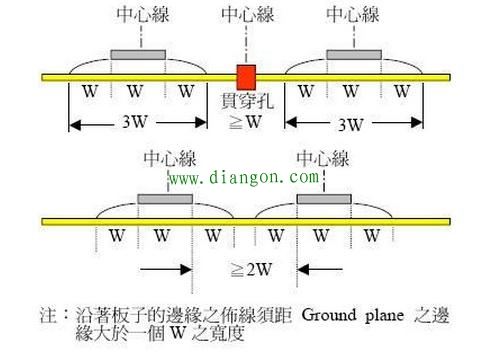

在抑制电路板走线信号串扰方面，有一个非常有名的3W布线规则(其中W就是布线宽度)，它的内容是：对于宽度是3W的信号线，如果其他走线的中心和它的中心之间的距离大于3W，就能避免信号之间的串扰。如下图所示。

根据这个规则，3W范围内包含了信号电流产生的75%的磁通量，只要相邻的导线在这个范围之外，信号之间的串扰就不会很严重，值得注意的是，信号电流产生的磁通量的98%包含在10W范围内。
