PLC晶闸管输出模块原理图解

晶闸管输出模块电原理图如图所示。在图中，双向晶闸管为输出开关器件，由它组成的固态继电器(AC SSR)具有光隔离作用，作为隔离元件。电阻R2与电容C组成高频滤波电路，减少高频信号干扰。压敏电阻作为消除尖峰电压的浪涌吸收器。当CPU输出一个接通信号时，指示灯LED点亮，固态继电器中的双向晶闸管导通，负载得电。双向晶闸管开通响应时间小于1ms，关断响应时间小于10ms。由于双向晶闸管的过零截止特性，在输出负载回路中的电源只能选用交流电源而不能选用直流电源，否则晶闸管一旦导通之后，即便是CPU发出的高电平控制信号消失了也不能关断。

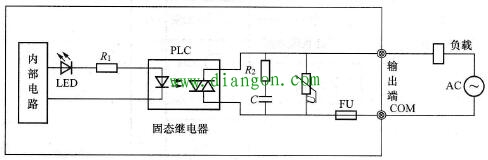

图 晶闸管输出模块电原理图
