机械孔加工技术
|
在机械加工中，孔加工约占其加工总量的1／3 。孔加工是半封闭式切削 ，排屑、热量传散、切削液冷却都困难，特别孔深加工难度更大。
孔的定义与分类，国家标准GB1800—1979的规定：孔主要指圆柱形的内表面。孔通如下方法分类：
液压阀板 1）形状分。有圆柱孔、圆锥孔、鼓形孔、多边形孔、花键孔和其它异形孔以及特形孔（如弯曲孔）等。其中，以圆柱孔使用最为广泛。 2）形态分。有通孔及盲孔（不通孔）；深孔（指孔的深度L与孔径D之比超过5的孔，L／D简称深径比或长径比；L／D＝5～20属一般深孔，L／D﹥20～30属中等深孔，L／D﹥30～100称为特殊深孔）及浅孔。 3）孔径的大小分。有大孔（D﹥100mm）、普通孔（D＝10～100mm）、小孔（D＝1～10mm）和微孔（D＜1mm的孔）。 4）加工机理分。有机械加工、特种加工、机电复合加工等。尽管特种加工方法较多，由于设备比较昂贵和加工效率不高等原因，所以传统的机械加工仍将是孔加工的主要手段。 5）按加工精度分。有粗孔（如钻孔和粗镗后的孔）、半精孔（如扩孔、粗铰、半精镗的孔）和精密孔（如精铰、精拉、精磨、珩磨、研磨后的孔）等。精密孔通常是指公差等级在IT7～IT6级以上，表面粗糙度Ra﹤ 0．8～0．4m的孔，它的几何形状精度（如圆度、圆柱度、轴线直线度等）一般规定在其尺寸公差带的1／2～1／3范围内。随着航空航天、汽车、高速列车、风电、电子、家电、能源、模具、液压、机床及精密机械等装备制造业的迅速发展和产品的更新换代，精密孔的应用日益增多。

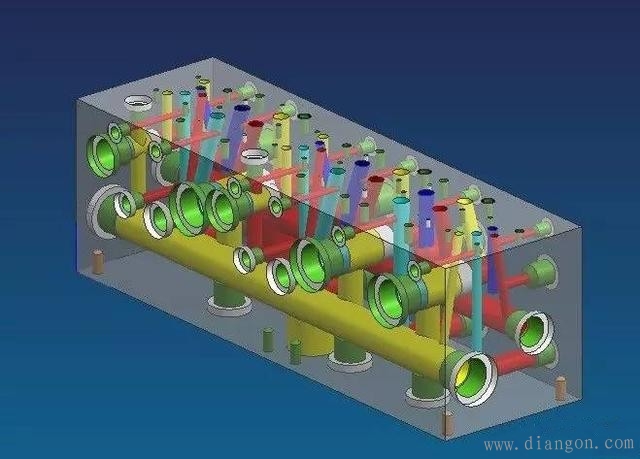

液压阀板内孔纵横交错 例如液压系统中广泛使用的各种阀孔、高压油缸筒都是一些典型的精密孔。孔加工由于其自身的特点，加工难度较大，而精密孔加工的难度更大。孔加工的特点：孔加工是一种比较复杂的工艺过程，加工时必须妥善解决排屑、冷却润滑和导向等问题。 孔加工应用的面广量大，其加工质量会直接影响产品的使用和寿命。孔加工的切削机理复杂、刀具种类繁多、加工难度较大。 在机械产品零件中，对孔的精度和表面粗糙度要求日益提高，而精密孔的加工常常成为生产关键，解决孔加工技术应研究加工时所采用的机床设备和刀具（所谓硬件），还要研究如何使用好这些装备的应用技术（所谓软件）。

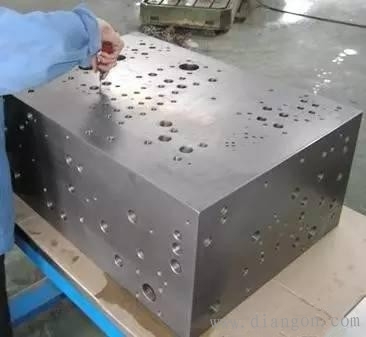

液压阀板加工 国内不少工厂已把计算机技术分析用于生产中，开展基础理论的研究，对大孔、小孔、微孔、精密孔和难加工材料孔加工技术的研究工作，适应技术进步和生产发展的需要。为了提高孔加工的经济效益，大力推广一批生产上行之有效的先进刀具，机夹硬质合金可转位刀具、硬质合金单刃镗铰刀、精密金刚石或立方氮化硼铰刀、滚压刀等和新工艺，

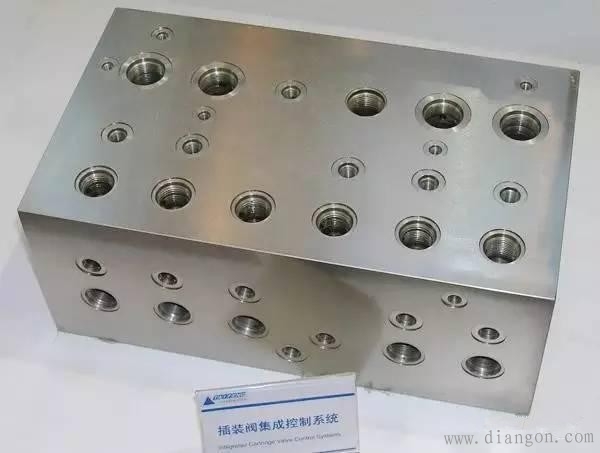

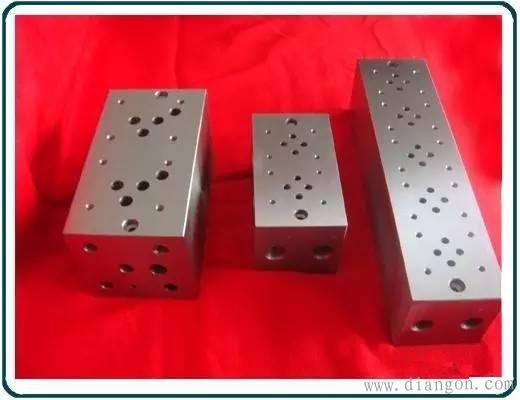

液压阀板成品 液压用的阀板孔用钻－镗铰－金刚石或立方氮化硼铰刀替代传统的钻－镗或扩－铰或磨－研磨或珩磨或镜面滚压加工精密阀孔的新工艺。 |
