干货！一起220kV线路纵差保护动作事件反思

本文结合雨季一起220kV线路纵差保护动作事件，简要分析事故原因、保护动作情况及原理分析，对雨季加强输电线路维护、事故预想及应急处置进行了反思，希望对各位同行有所帮助。
2017年07月18日某电站中控室值班员听到异响（类似爆炸），计算机监控系统上位机发出“高频收发信机装置动作”、“220kV出线断路器分闸位置动作”、“220kV线路无压”、“220kV线路光差保护”动作等信号。
在监控系统上位机上检查跳路器跳闸情况，发现220kV线路断路器在分闸位置。继保小室现地查看220kV主一保护（第一套保护）装置故障动作报告为：差动保护A跳出口、综重重合闸出口、差动永跳出口、A相接地故障，故障测距2.20 km。现地查看主二保护装置故障动作报告为：纵差保护动作、保护A跳出口、纵联保护动作、接地距离I段动作、重合闸出口、保护永跳出口、距离重合加速动作，远跳动作、故障相别AN。调取故障录波器录波信息，故障相别：A相接地、故障距离：3.303 km、跳闸相别：A相、故障切除：40ms、重合闸时间：1145ms、再次故障相别：A相、再次跳闸相别：ABC三相、再次故障切除：1188ms。

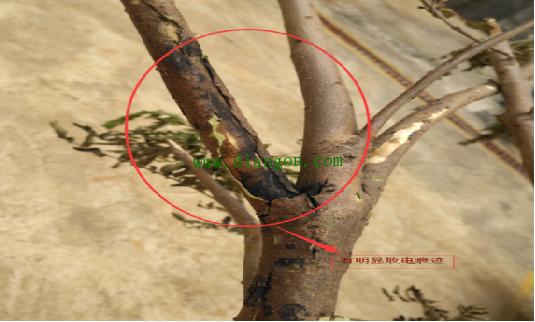

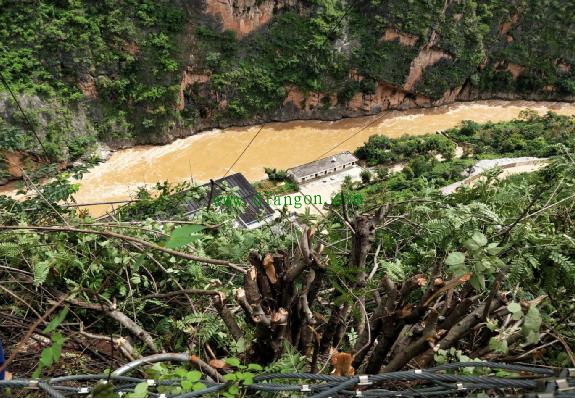

事件发生后，立即安排线路巡检人员开展巡线工作，最终确定故障点为220kV线路48号铁塔附近A相对树枝放电接地（详见附图1、附图2），光差电流保护动作跳开A相.重合闸不成功后跳ABC三相。因两套保护装置重合闸投“单重”方式，此次故障中“单相故障重合一次，重合于永久故障跳开三相”，保护动作正确。

随着全面进入雨季，输电线路下的树木快速生长，成为雨季输电线路安全可靠运行的较大隐患，应结合现场实际，切实加强巡线及维护工作，及时砍青，防治类似事件重复发生。
