什么是等电位箱?卫生间为什么要装等电位箱?等电位箱的作用

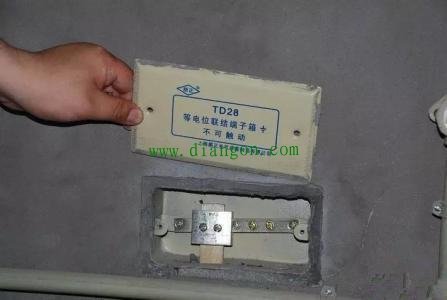

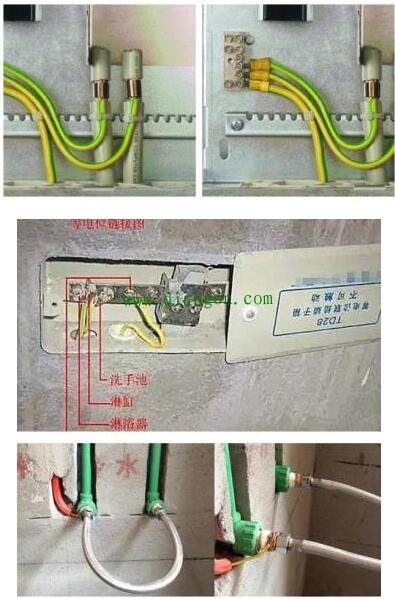

上图所示就是等电位箱。由于卫生间环境潮湿，很容易导电漏电，等电位箱的作用就是卫生间中各电气装置和接地系统都互相连通，从而在建筑物内形成一各导电部分电位相等或接近的区域，以减少电位差，确保安全。

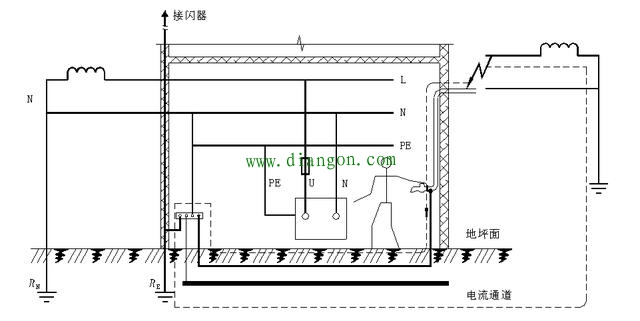

等电位还有下面这几种连接方式。

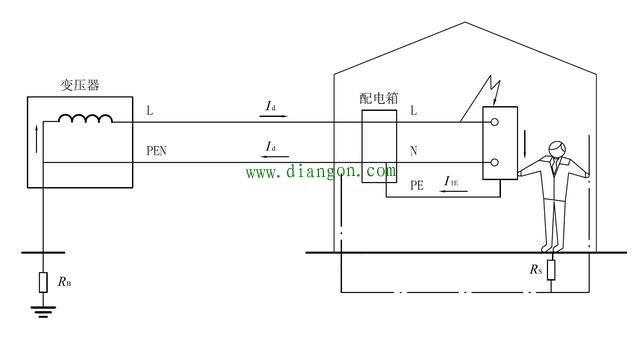

总等电位联结对不同的接地系统是不尽相同的，对于常用的TN系统，其作用如下：
1、当建筑物内发生接地故障时，可降低由此引起的接触电压。

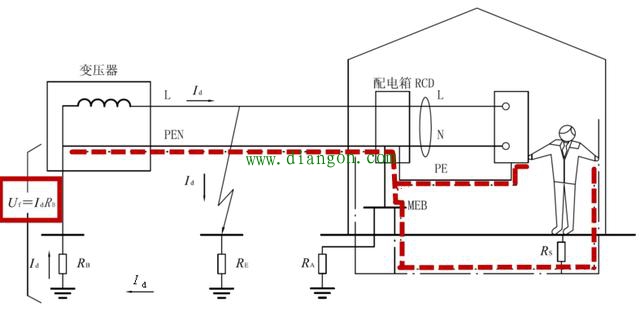

2. 当建筑物外部电源线路发生接地故障时，可消除通过PEN导体（或PE导体）导入的对地电压在建筑物内部形成的电位差。

3.消除通过金属管道传导的危险电位产生的电位差、雷电流通过接闪器产生的高电位反击。

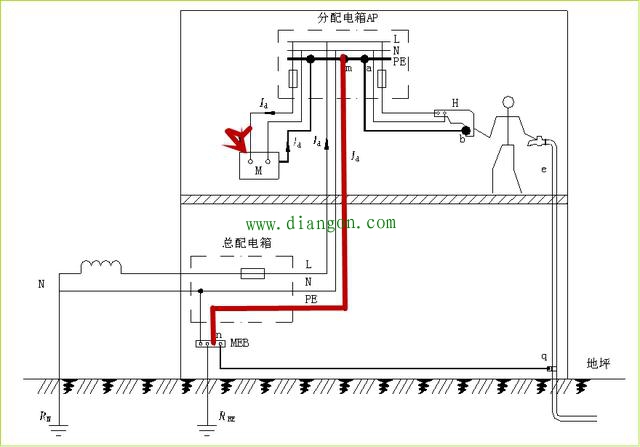

如果卫生间没有等电位，情况下图所示：

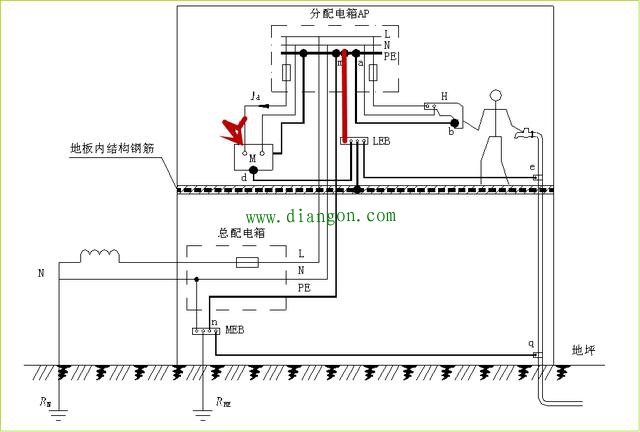

当卫生间有等电位时，与地线连接，情况如下图：
