实例讲解220kV计量CT变比调整的经验和体会

本文结合笔者实际开展的两次220kV线路间隔CT（电流互感器）变比调整工作，简单分享下个人的经验和体会，不足之处请电工网的各位学友指正为盼。
一、CT调整工作概述
1.2016年04月09日对220kV某变电站（水电站对侧）220kV鲁中线计量用电流互感器开展变比调整并按照规程要求进行误差试验，通过检测为计量管理人员提供互感器误差的相关数据。变比由800/5调整为1600/5，经试验，所测电流互感器（共3台）误差均合格 ,满足规程要求。2016年4月15日带负荷测试，投运正常。
2.2017年6月1日，将220kV某风电场侧间隔（水电站对侧）220kV德甲线计量CT变比由600/1调整为1800/1（投产前已完成1800/1绕组的误差试验，满足规程要求），2016年6月2日带负荷测试，投运正常。
二、CT变比调整的原因
随着电网规模的急剧扩大，短路电流超标问题日益凸显，220kV CT 在故障情况下存在饱和的问题。电流互感器的调整要根据系统的最大短路电流来考虑，通过增大电流互感器变比来增加电流互感器通过短路电流的能力（提高其承载的最大电流值）。
按照电网要求，220kV CT 在故障情况下存在饱和的问题，对于计量CT将影响断面负荷送出，造成送出受阻，限制作为清洁能源的水电站电力输送，因此需要对CT变比进行调整。
三、工作步骤
1.向电网方式、调度提出申请
2.提前与电网变电站（水电站对侧）沟通协调，办理进站许可、开工作票等手续。
3.按照施工方案，开展现场CT变比调整及互感器误差试验。
4.申请带负荷测试，正常后投运。

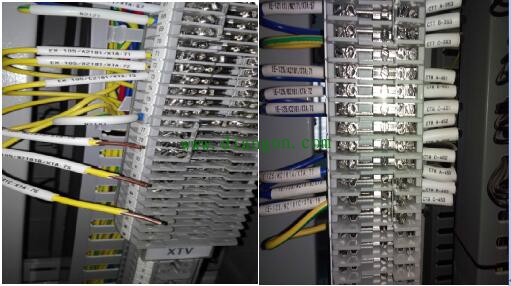

图1：某变电站GIS控制柜内互感器二次抽头引出线调整（变比调整）

四、相关要求
（一）按照南方电网调继[2011]18号《关于开展220kV及110kV系统电流互感器校核工作及明确防范饱和风险有关要求的通知》要求，电力互感器有关要求如下：
1.电流互感器选型要求：
各单位要重视电流互感器入网选型，根据有关技术标准和南方电网2011年版典型设计，明确220kV及110kV P类电流互感器选型原则如下：
（1）电流互感器额定准确限值一次电流应大于最大短路电流，最大短路电流的计算应综合考虑电网发展的情况，并保留一定裕度。
（2）110kV及以上新建变电站应选用额定二次电流为1A的电流互感器。
（3）电流互感器暂态系数应大于2.0.
2.验收及预试定检工作要求：
各单位应重视电流互感器及其二次回路参数的管理，验收时应测量记录保护用的电流互感器二次负载、拐点电动势、电流互感器内阻等数据，并进行计算校核，严把设备入网关；没有相关数据且已运行的电流互感器，预试定检工作时应进行参数测试及校核，完善电流互感器的相关数据。
（二）按照互感器相关规程，电流（电压）互感器的误差不得超出表2的限值范围：

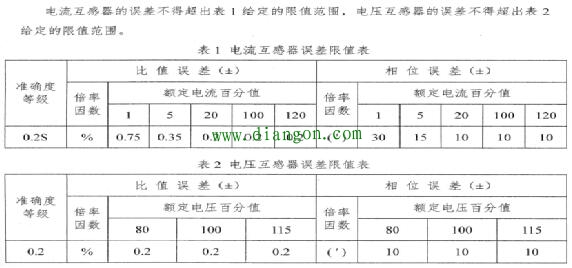

表2：电流（电压）互感器的误差限值范围

（三）220kV CT变比调整后升流应注意的问题：
对于计量CT调整，措施到位，防止CT二次侧开路；对于保护CT调整，需调整保护定值，对于差动保护，需检测极性正确，CT二次严防开路。
