变频器炸机故障分析

工作中的变频器内部突然有巨大的响声，有时还能看到内部闪出的火花，随之被控制的电机也停止了运行。这种情况时有发生，俗称炸机，又称内部短路，放炮等，下面就来介绍维修变频器炸机的分析。
虽然现象相同，但基本有两种类型，下面我们剖析一下这两种类型。
1、进线整流侧短路：
A、供电电网不稳，供电电压突然上跳造成进线整流桥击穿短路，或母线电容击穿短路，这种情况在生产线上会有同时多台异常，基本可以判断故障是由于供电异常造成。
B、变频器上端散热口因下雨无防护，水进入了变频器，而变频器上端扇热口正是进线整流桥的位置，所以造成短路。
C、整流桥和母线电容自身老化击穿造成的短路，这种情况在西门子变频器中并不多见。
小结、进线整流桥短路故障，根据变频器尺寸的不同，会有不同的维修方式，有的故障机短路时的离子流波及它电路板，这种情况就要更换波及的这部分。
小尺寸变频器因短路伤及PCB板，基本报废的概率很高。
进线短路，引起IGBT损坏的情况不太多。
2、逆变IGBT短路：
逆变IGBT模块的损坏以下几种
A、IGBT老化引起的击穿，这种情况，外部的线路和电压发现不了故障，因为外部本身就无故障，IGBT老化一般是从源极和漏极之间的绝缘不良开始，源极和漏极之间的漏电压升高直至击穿导致IGBT短路。
B、电机及电机线路有接地短路故障引起瞬间电流巨大烧毁IGBT，这种情况较多见。这种情况提请用户注意，换了新变频器后要仔细检查电机及电机线路，不然还会继续损坏新的变频器。
C、散热不良，风机损坏，散热器被粉尘堵塞，IGBT散热器的热量散布出去，长期使用会导致IGBT提请老化损坏。这种情况按要求定期检查，发现异常后马上整理，是可以避免的。

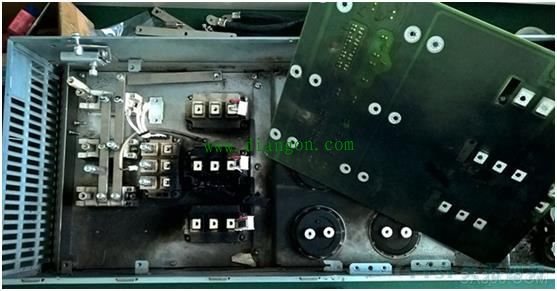

附图：一台IGBT烧毁的照片
