380V电流表电压表怎么接线？380V电流表电压表接线方法图解

这里说的三相电流表不是古老的指针式电流表，而是新式的智能数显电流表，它可以适应不同的信号输入，更换不同规格的互感器可以不用更换仪表，而只需要在仪表上设置和互感器相同的电流变比即可。

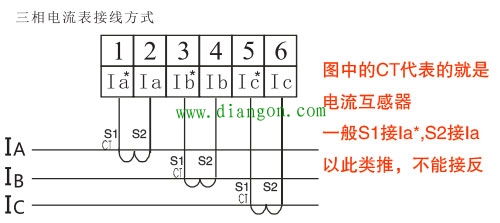

380V三相电流表接线示意图：

而三相电压表的接线就要简单多了，380V三相电源可以直接输入，而不用外接互感器等转换电器。但是380三相电压表接线又分为显示380V的三相三线接线和显示220V三相四线接线，具体如何接呢？请看以下示意图：

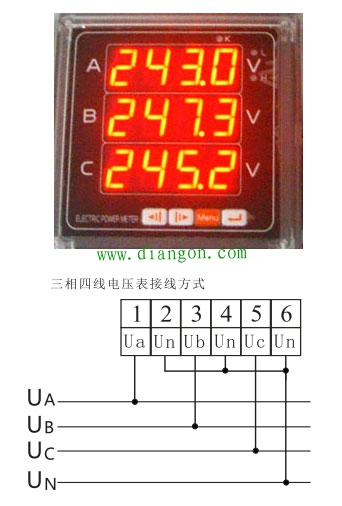

接成三相四线让其显示220V相电压：

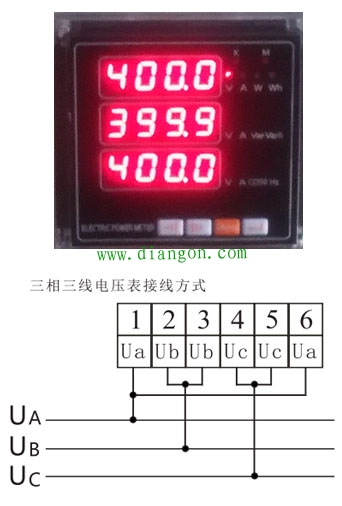

接成三相三线显示380V线电压：
