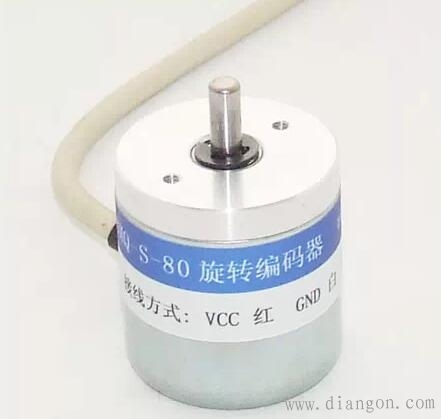

增量型旋转编码器工作原理和信号输出

　　1、工作原理：
　　由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取，获得四组正弦波信号组合成A、B、C、D，每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
　　由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
　　编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
　　分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。

　　2、信号输出：
　　信号输出有正弦波（电流或电压），方波（TTL、HTL），集电极开路（PNP、NPN），推拉式多种形式，其中TTL为长线差分驱动（对称A，A-;B，B-;Z，Z-），HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
　　信号连接—编码器的脉冲信号一般连接计数器、plc、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
　　如单相联接，用于单方向计数，单方向测速。
　　A.B两相联接，用于正反向计数、判断正反向和测速。
　　A、B、Z三相联接，用于带参考位修正的位置测量。
　　A、A-，B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0，衰减最小，抗干扰最佳，可传输较远的距离。
　　对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。
　　对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。
　　3、增量式编码器的问题：
　　增量型编码器存在零点累计误差，抗干扰较差，接收设备的停机需断电记忆，开机应找零或参考位等问题，这些问题如选用绝对型编码器可以解决。
　　增量型编码器的一般应用：
　　测速，测转动方向，测移动角度、距离（相对）。
