DT-830B型数字万用表面板图解

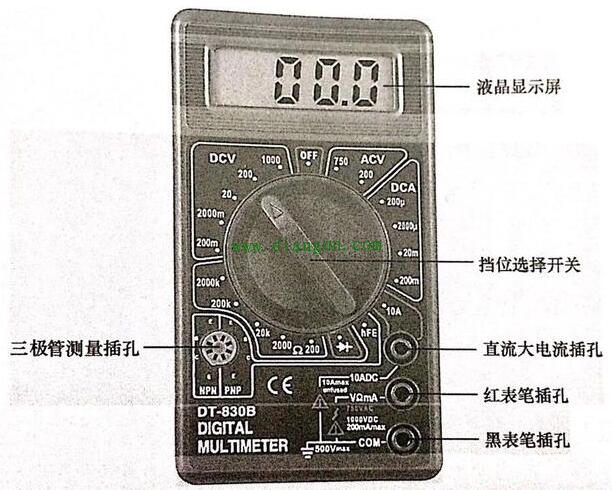

DT-830B型数字万用表的的面板
(1)液晶显示屏：液晶显示屏用来显示被测量的数值,它可以显示4位数字,但最高位只能显示到1其他位可显示0-9。(2)挡位选择开关：挡位选择开关的功能是选择不同的测量挡位,它包括直流电压挡、交流电压挡、直流电流挡、欧姆挡、二极管测量挡和三极管放大倍数测量挡(3)插孔：数字万用表的面板上有3个独立插孔和1个6孔组合插孔。标有“COM”字样的为黑表笔插孔,标有“VΩmA"为红表笔插孔,标有“10ADC”为直流大电流插孔,在测量200mA～10A范围内的直流电流时,红表笔要插入该插孔。6孔组合插孔为三极管测量插孔。
