电源滤波电路的滤波原理图解

滤波电路主要有下列几种：电容滤波电路，这是最 基本的滤波电路；π 型 RC 滤波电路；π 型 LC 滤波电 路；电子滤波器电路。
　　1. 单向脉动性直流电压的特点

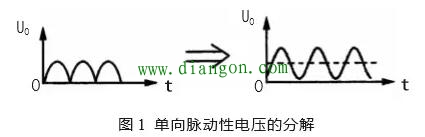

　　如图 1（a）所示。是单向脉动性直流电压波形，从 图中可以看出，电压的方向性无论在何时都是一致的， 但在电压幅度上是波动的，就是在时间轴上，电压呈现 出周期性的变化，所以是脉动性的。
　　但根据波形分解原理可知，这一电压可以分解一 个直流电压和一组频率不同的交流电压，如图 1（b）所 示。在图 1（b）中，虚线部分是单向脉动性直流电压 U。 中的直流成分，实线部分是 UO 中的交流成分。

　　2. 电容滤波原理

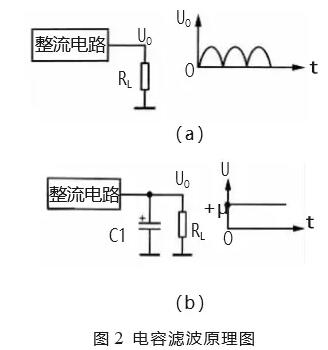

　　根据以上的分析，由于单向脉动性直流电压可分 解成交流和直流两部分。在电源电路的滤波电路中，利 用电容器的“隔直通交”的特性和储能特性，或者利用 电感“隔交通直”的特性可以滤除电压中的交流成分。 图 2 所示是电容滤波原理图。
　　图 2（a）为整流电路的输出电路。交流电压经整流 电路之后输出的是单向脉动性直流电，即电路中的 UO。
　　图 2（b）为电容滤波电路。由于电容 C1 对直流电 相当于开路，这样整流电路输出的直流电压不能通过C1 到地，只有加 到负载 RL 图为 RL 上。对于整流电路 输出的交流成分， 因 C1 容量较大， 容抗较小，交流成 分通过 C1 流到地 端，而不能加到负 载 RL。这样，通过 电容 C1 的滤波， 从单向脉动性直 流电中取出了所 需要的直流电压 U。

　　滤波电容 C1 的容量越大，对交流成分的容抗越 小，使残留在负载 RL 上的交流成分越小，滤波效果就越好。
　　3. 电感滤波原理

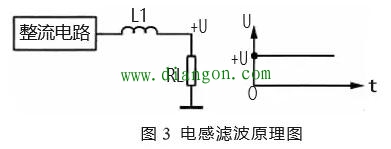

　　图 3 所示是电感滤波原理图。由于电感 L1 对直流 电相当于通路，这样整流电路输出的直流电压直接加 到负载 RL 上。

　　对于整流电路输出的交流成分，因 L1 电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止 了交流电通过 C1 流到加到负载 RL。这样，通过电感 L1 的滤波，从单向脉动性直流电中取出了所需要的直 流电压 U。
　　滤波电感 L1 的电感量越大，对交流成分的感抗越 大，使残留在负载 RL 上的交流成分越小，滤波效果就 越好，但直流电阻也会增大。
