电工必知典型事故案例----零线脱断后果很严重

在日常生活工作当中，由一相火线和零线构成的单相220v电源，最为我们电工所熟悉，可今天本人所讲的这起严重供电事故却是因零线脱落、断开引起的，在电工工作当中具有典型性，希望大家多加留意。
话说去年夏天我厂住宅小区一栋五单元六层的居民楼发生了一起严重供电故障。白天多数住户未发现有何异常，到晚上用电时部分住户才发现问题。具体表现为冰箱无法工作；有的住户照明灯非常亮，而有的照明灯则非常暗，个别节能灯都无法点亮；有的住户在按动彩电电源开关时，只听“啪”一声，就无任何反应了；空调风扇等家电均无法正常工作。次日我去检查发现，故障是因为该住宅楼进户主线中的零线于电源干线当中的零线接头断开所致。据统计此次零线脱落故障共计烧毁：彩电16台、冰箱32台、空调19台，至于风扇、电磁炉等小家电一大批，粗略估价近8万元左右。

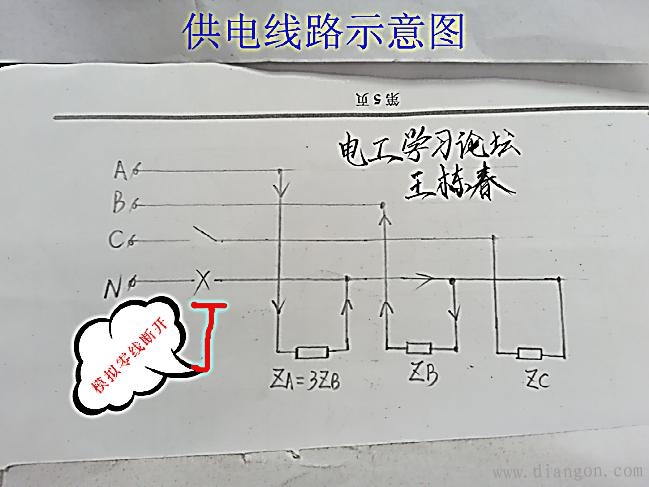

那么为什么仅仅因为一根零线脱落就造成这么严重的后果哪？且待我一一道来，该楼采用三相四线制供电方式，1、2单元负载接A相（白班工人居多）；3、4单元负载接B相（三班制工人居多）；5单元负载接C相（夜班工人居多）。不难看出夏天各用户所用家电电器的数量、功率以及集中使用时间段均有很大差异，再加上三根火线上的用户数量本来就不平均，使各相负载严重不平衡，从而致使零线平时有较大的电流流过，使其在接头处发热较为严重，为其脱落提供了诱因。当那晚零线断脱后，各相负载上的电压将会发生较大的变化，致使负载无法正常工作。假设（如图示）C相负载均未工作，A相负载的等效阻抗大小为B相负载等效阻抗值的三倍，当零线断线时，A、B相负载构成一串联回路，而此时电源电压为线电压380v！由串联电路分压关系可知，A相负载电压等于电网线电压的3/4(即285V)，B相则为1/4（即95V）。A相负载电压如此之高，其负载不烧毁都难呀！
针对此情况，我提出的建议是在电源线入户点处采取“重复接地”，以减小断零线时的负载电压变化，并要求值班电工加大线路的巡视和维护力度，防患于未然。

电工学习网独家原创稿件，转载必须注明出处及原文链接。
