什么是电气一次、电气二次？

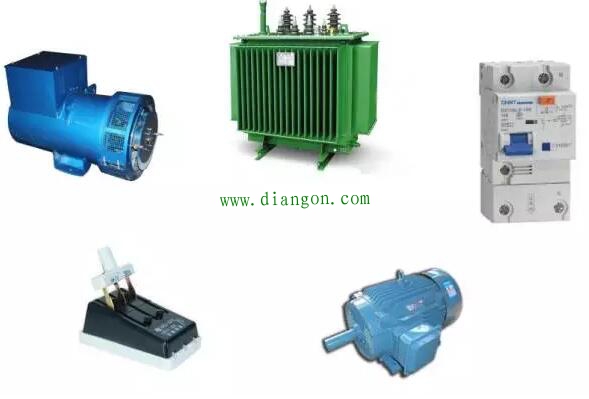

电气一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备。它包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等。由电气一次设备相互连接，构成发电、输电、配电或进行其他生产过程的电气回路称为一次回路或一次接线系统。

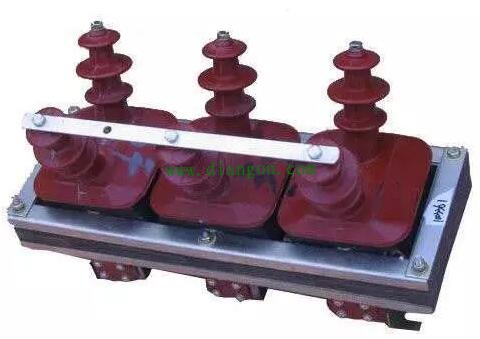

一次设备
电气二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。如熔断器、控制开关、继电器、控制电缆等。由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。

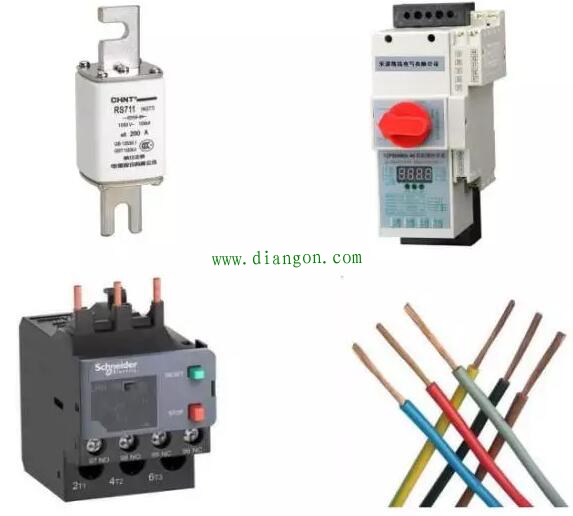

二次设备
电气一次设备的分类
电气一次设备根据其在生产中的作用可以分为六大类：
1.生产和转换电能的设备。如发电机将机械能转换为电能、电动机将电能转换成机械能、变压器将电压升高或降低等，以满足输配电需要。
2.接通或断开电路的开关电器。如断路器、隔离开关、熔断器、接触器等。它们用于电力系统正常或事故状态时，将电路闭合或断开。

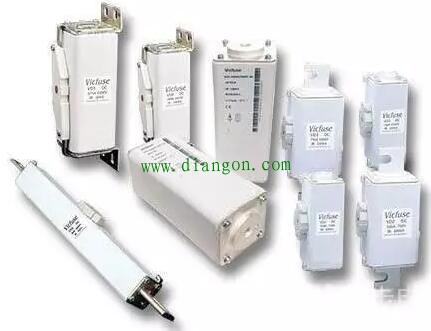

熔断器

高压隔离开关
3.限制故障电流和防御过电压的电器。如限制短路电流的电抗器和防御过电压的避雷器等。

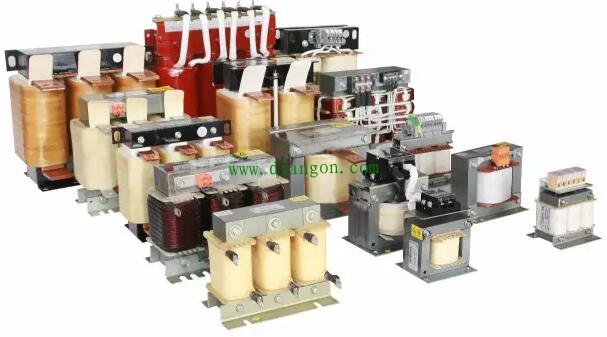

电抗器

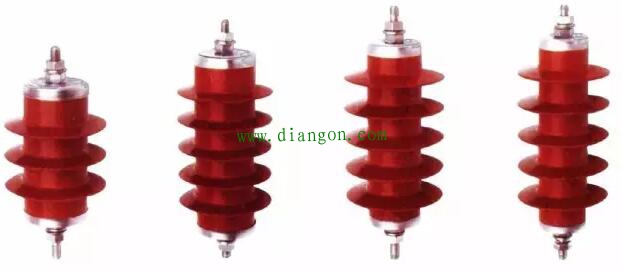

避雷器
4.接地装置。它是埋入地中直接与大地接触的金属导体及与电气设备相连的金属线。无论是电力系统中性点的工作接地或保护人身安全的保护接地，均同埋入地中的接地装置相连。
5.载流导体。如裸导体、电缆等。按设计要求，将有关电气设备连接起来。
6.交流电气一、二次之间的转换设备。如电压和电流互感器，通过它们将一次侧的电压、电流转变给二次系统。

电压互感器

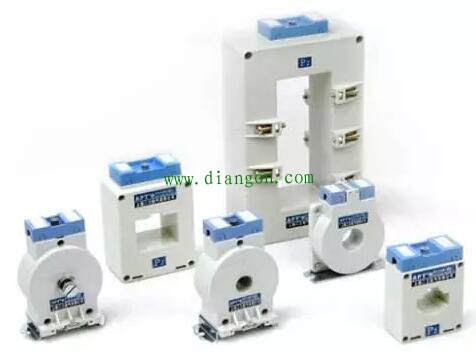

电流互感器
电气二次回路分类
1.控制(操作)回路。由控制开关与控制对象(如断路器、隔离开关)的传递机构、执行(或操作)机构组成。其作用是对一次设备进行“合”、“分”操作。
2.调节回路。是指调节型自动装置。如由VQC系统对主变进行有载调压的装置，发电机的励磁调节装置。它是由测量机构、传送机构、调节器和执行机构组成。其作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。
3.继电保护和自动装置回路。是由测量回路、比较部分、逻辑部分和执行部分等组成。其作用是根据一次设备和系统的运行状态，判断其发生故障或异常时，自动发出跳闸命令有选择性地切除故障，并发出相应地信号，当故障或异常消失后，快速投入有关断路器(重合闸及备用电源自动投入装置)，恢复系统的正常运行。(说明：以上主要是指常规的电磁型继电器等构成的保护与自动装置)
4.测量回路。由各种测量仪表及其相关回路组成。其作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况，同时也是分析电能质量、计算经济指标、了解系统潮流和主设备运行工况的主要依据。(说明：综合自动化已使该回路与三次回路的分界点越来越模糊)
5.信号回路。由信号发送机构和信号继电器等构成。其作用是反映一、二次设备的工作状态。
6.操作电源系统。由电源设备和供电网络组成，它常包括直流电源系统和交流电源系统。其作用主要是给控制、保护、信号等设备提供工作电源与操作电源，供结主变冷却、结水与结煤等动力设备，确保发电厂与变电所所有设备正常工作。
电气二次回路的主要构成
1.继电保护。是电气二次的重要方面，负责一次设备的安全保护，是一次设备安全运行的保障，俗称“靠山”，相关设备有发变组保护、线路保护、厂用保护(站用保护)、故障录波装置、保护与故障信息子站(主站)。

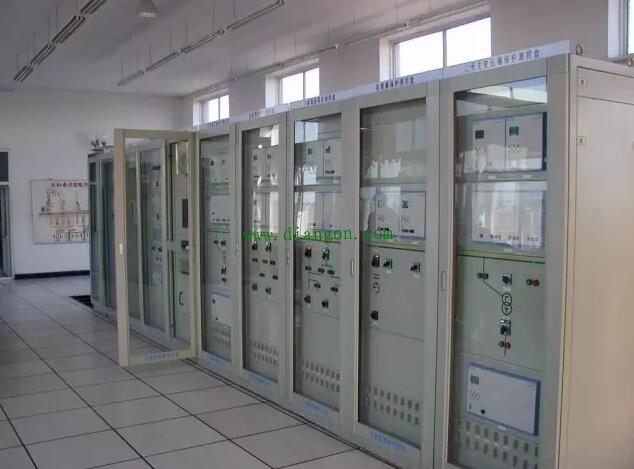

继电保护装置
2.电测、计量。负责对一次设备运行数据进行监测，方便相关人员监视，如变送器、电流表、电压表、功率表等，计量用的电度表则用于节能分析和电量结算。该专业涉及到相关仪器仪表的定期校验和维护，保证数据的真实可靠。

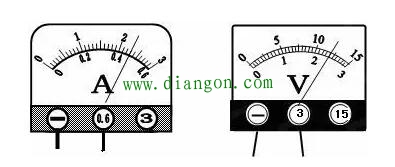

电流表与电压表示
3.自动化。一般用于与电网调度系统相连接和信息交换的设备管理，常见的有PMU(相量测量装置)、RTU(远动装置)、AVC(自动电压控制)、电力市场、电量计费等(子站或主站)。
4.通信。负责为自动化设备数据传输提供通道及通道相关设备的维护、管理工作。涉及通信方式的变更、调整;主要设备有光端机、数字配线架、音频配线架、行政调度交换机、光纤配线架等设备。
5.自动控制。之所以独立出来，是因为它区别于继电保护、自动化专业又与继电保护、自动化相关联。如励磁系统、变频系统、软启动装置、快切装置本质上都属于自动控制系统。
6.电源设备。为二次设备提供电源的设备称为电源设备，如110V、220V直流系统、蓄电池、UPS系统等。

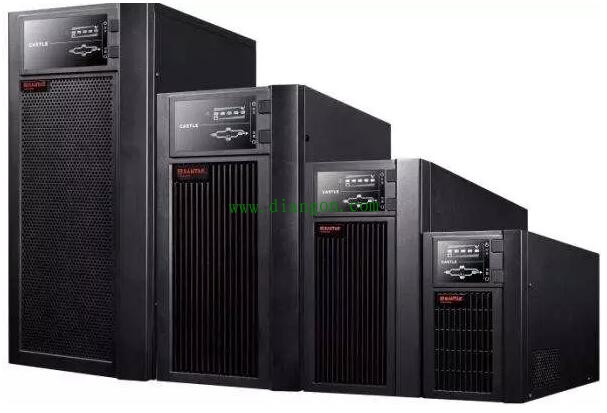

UPS（不间断电源）
