光控报警器电路原理图解

现实中的世界是电子技术的世界——模拟电路 数字电路。模拟电路中行走的是连续的信号，也就是说基于时间为参数的各种函数，而数字电路就干脆多了，就两种状态高电平或低电平（严格来说是三种，还有一种介于高低电平之间，状态未知）。学习电子技术，主要是通过教材 计算机仿真软件如multisim 动手实践，有了一定的理论基础之后，多看多分析原理图，教材推荐秦曾煌主编的电工学和电子学两本教材。

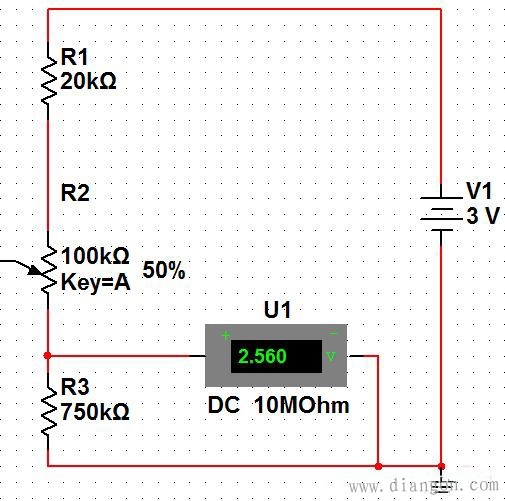

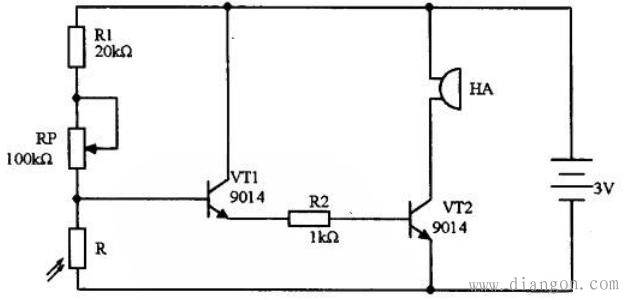

上图是简单的光控报警电路，以此我们来分析一下，领略美妙的电子技术。首先我们看到电路中右光明电阻R和三极管VT1和VT2，以及蜂鸣器HA，那么我们大概可以猜一下其工作原理是因为R阻值的变化，R阻值两端电压变化导致三极管状态变化，从而影响蜂鸣器的工作状态。在multisim仿真软件中搭建如下电路图，这就是一个电阻分压电路，光敏电阻阻值越大，那么其两端电压也就越高。

光控报警电路中关键元器件就是三极管，关于三极管的组成大家查找秦曾煌的教材。总的来说无论是NPN型还是PNP型三极管，有B基极、C集电极和E发射极三个引脚。就像一谈到二极管联想到单向导通性，一谈到三极管就要联想到“电流放大”，大家把三极管和现实生活中的水龙头类比（B为阀门，C为水箱，E为水管）就很容易明白了。以NPN三极管为例，当BE之间电压达到触发电压（0.7V）时相当于水龙头阀门打开，此时水箱中的水可以流向水管，具体的流量和阀门打开的程度有关，也就是三极管作用在放大区域；当阀门打开程度最大时，此时水箱中的水流向水管的流量是固定的，也就是三极管作用在导通区域；当然阀门关闭时没有水流量，也就是三极管作用在截止区域。

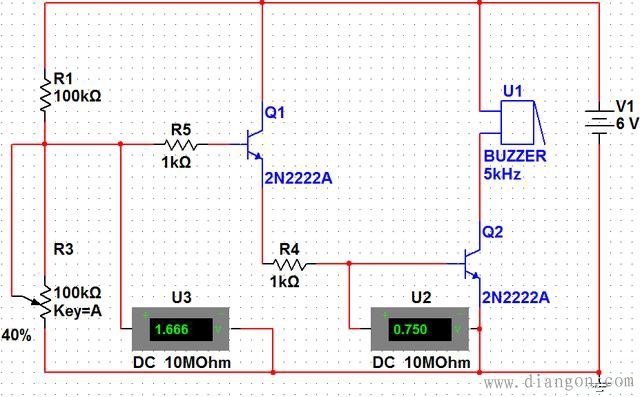

回到最初的光控报警电路中，当光敏电阻阻值增大到某一值时，三极管VT1导通（注意这里的导通不同于三极管的工作特性中的“导通”术语，只是说明此时三极管向水龙头阀门一样打开了，有水流流过而已，下文中的VT2也是如此），此时VT1集电极电流流向发射极，也就是说此时三极管VT2基极有电流流过，同时产生压降；若三极管VT2导通，那么蜂鸣器就会发出声音了。通过multisim软件搭建的原理图如下，当我们调节R3（光敏电阻）阻值到40K时，三极管Q2的基极电压为0.75V，此时蜂鸣器发出嘀嘀的声音。
