电力变压器瓦斯继电器频繁动作故障维修实例

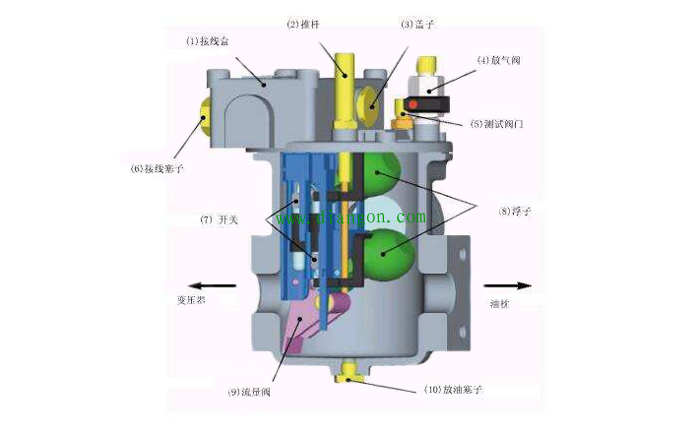

本文通过解决变压器瓦斯继电器频繁动作故障的实例，对瓦斯继电器频繁动作的原因和处理方法做阐述，对变压器拉闸和合闸操作提出指导性建议。
故障设备：SJ7-1600/10型电力变压器。
故障现象：变压器使用几年后，瓦斯继电器频繁动作，只好停止运行，送往修理厂进行解体大修。
诊断分析：
1、从技术资料上看，这台变压器严格按照国家标准生产，出厂检验报告中的各项技术指标全部合格，运行中也没有出现短路故障。
2、对油样进行色谱化验分析，显示总烃、乙炔、氢气等主要指标都超过了标准，推断为变压器内部经常存在断续的电弧放电。其原因可能是绕组局部短路、铁芯多点接地、分接开关接线处的均压环接触不良或松动。
3、通过吊芯检查，发现开关接头处接触良好，引线焊接牢固，引线和器身之间的绝缘正常，没有放电及碳化现象，绕组直流电阻也正常。但是A相和B相低压绕组端部的垫块多处脱落，压钉松动。B相铁压板与上铁轭下端面之间熔焊着脱落的压钉备螺母，上铁轭多处有明显的电弧灼伤，有的地方已经熔化。C相的高相与低压绕组在轴向上有轻微错位现象。
4、经了解，由于用户的负荷波动较大，电压不稳定，需要经常调节无载分接开关，因此经常停电和送电。当拉闸停电时，切除正在电网中空载运行的变压器，此时会产生操作过电压。当中性点直接接地时，操作过电压的幅值可以达到3倍的相电压；当中性点不接地，或者经过消弧线圈接地时，幅值可以达到4-4.5倍的相电压。在合闸送电时、将空载的变压器投入电网中运行，此时会产生励磁涌流，其数值可以达到额定电流的6-8倍。虽然励磁涌流经过0.5-ls后便衰减到额定电流的0.25-0.5倍，但整个的衰减时间较长，大容量的变压器可以达到几十秒。
5、虽然操作过电压和励磁涌流的持续时间很短，但是变压器在短时间内会出现大电流，产生较大的电磁力和轴向机械力，破坏了变压器的动平衡，导致压钉垫圈破裂、脱落，铁芯与螺母、螺母与压板之间出现拉弧放电现象，并产生大量的气体。这些气体来不及溶解于绝缘油，它们聚集到瓦斯继电器中，引起继电器动作。

故障处理：
1、去掉原来的铁压板，改用电工绝缘板，并增加夹件支撑板的厚度和压钉数量，以加大机械强度。
2、减少变压器停送电和倒闸操作的次数，避免变压器经常受到操作过电压和励磁涌流的冲击。
经验总结：当变压器空载拉闸时，会产生较高的操作过电压(幅值可以达到3-4.5倍的相电压)当变压器空载合闸时，会产生较大的励磁涌流(数值可以达到6-8倍的额定电流)。其后果是产生较大的电磁力和轴向机械力，破坏变压器的结构，影响变压器的稳定运行。
