数字云温度监控系统组成

时间：2023-03-06作者：佚名

数字式云温度监测系统采用的是电流感应取能技术和2.4GHz频率的传输技术，故其应用不受电压等级的限制。它可以广泛使用于0.4kV～550kV需要测温的架空线路接续管、变压器接线桩头、高低压开关柜中断路器的梅花接头以及电缆的接头等各种场合。特别是对于供电企业、发电企业、冶金钢铁行业、水泥建材行业以及化工等行业中的额定电流较大的电力设备。

数字云温度监控系统组成

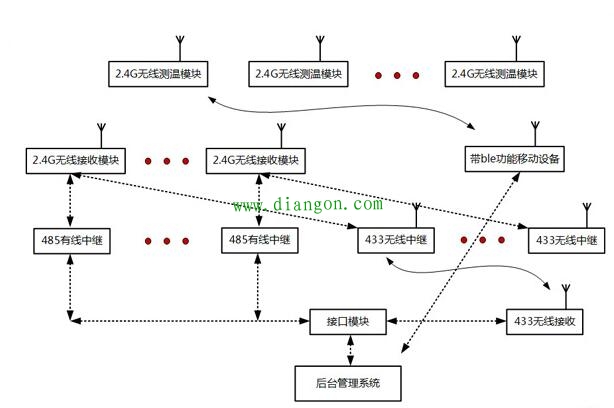

图示：云温度监测系统硬件组成结构图
　　数字式云温度监测系统硬件上主要由带互感取电的2.4G无线通讯的接触式测温模块；2.4G无线接收模块；RS485有线中继模块；433兆无线中继模块；PAD或手机的手持接收装置；以及直连后台的有线和433兆无线的接口模块组成。再配合PAD或手机的应用软件和后台的管理软件组成灵活的应用系统，其中硬件系统如上图所示。
　　数字式云温度系统可以有多重组态形式，如上图所示，主要系统组态如下所述：
组态1
　　2.4G无线测温模块——带ble功能移动设备——后台管理系统
　　用PAD或手机人工现场巡检个测温点数据，由PAD或手机直接显示温度数据，同时可以将数据导入温度数据管理系统，进而对温度数据记录管理。安装简单，使用方便。
组态2
　　2.4G无线测温模块——2.4G无线接收模块——485有线中继——接口模块——后台管理系统
　　通过2.4G无线接收模块和485有线中继，将温度数据通过485数据线传入温度监控计算机的后台管理系统。适用于铺设网线方便或利用现有的通信线路，传输距离大于1KM的场合。
组态3
　　2.4G无线测温模块——2.4G无线接收模块——433M无线中继——433M无线接收——接口模块——后台管理系统
　　通过2.4G无线接收模块和433M无线中继，将温度数据通过无线传输，再经过433M无线接收模块将温度数据传入温度监控计算机的后台管理系统。适用于铺设网线不方便，安装地点和监测室之间的距离小于1KM的场合。
组态4
　　2.4G无线测温模块——2.4G无线接收模块——485有线中继——433M无线中继——433M无线接收——接口模块——后台管理系统
　　组态2和组态3相结合，可以适合于各种环境比较复杂的场合。
组态5
　　2.4G无线测温模块——带ble功能移动设备——后台管理系统
　　2.4G无线测温模块——2.4G无线接收模块——485有线中继——接口模块——后台管理系统
　　2.4G无线测温模块——2.4G无线接收模块——433M无线中继——433M无线接收——接口模块——后台管理系统
　　2.4G无线测温模块——2.4G无线接收模块——485有线中继——433M无线中继——433M无线接收——接口模块——后台管理系统
　　组态1、组态2和组态3相结合，多种并行通信线路，可以适合于架空高压线路和500KV的变电所等场合。
