IT方式供电系统

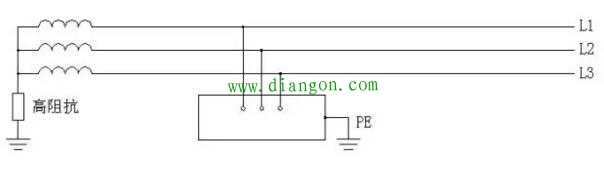

图1 IT方式供电系统
IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。地下矿井内供电条件比较差，电缆易受潮。运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。 但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。从图2可见，在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。只有在供电距离不太长时才比较安全。这种供电方式在工地上很少见。

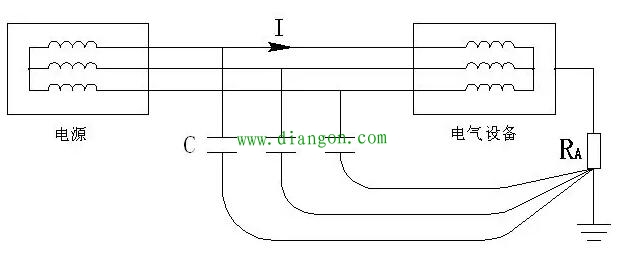

图2 IT方式供电系统
供电线路符号小结
1）国际电工委员会（IEC）规定的供电方式符号中，第一个字母表示电力（电源）系统对地关系。T表示是中性点直接接地；I表示所有带电部分绝缘。
2）第二个字母表示用电装置外露的可导电部分对地的关系。如T表示设备外壳接地，它与系统中的其他任何接地点无直接关系；N表示负载采用接零保护。
3）第三个字母表示工作零线与保护线的组合关系。C表示工作零线与保护线是合一的，如TN-C系统；S表示工作零线与保护线是严格分开的，所以PE线称为专用保护线，如TN-S系统。
