电气原理图的阅读方法

1、认识图中各元件，了解其作用。如QF-断路器；TA-流互；KA-电流继电器；KT-时间继电器等。
2、学会分析动作过程
当发生故障时→流互二次电流增大→其值达到KA动作值，其常开接点闭合→接通时间继电器KT线圈→经延时，KT接点闭合 →接通信号继电器KS发出信号→接通中间继电器KM→KM接点闭合→启动断路器跳闸线圈→断路器跳闸→切除故障。

将上述原理图转换为二次展开图

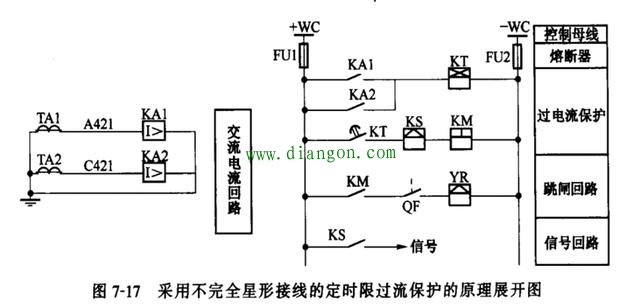

二次电路展开图的基本出发点是按回路展开，如：交流电流回路、交流电压回路和直流回路等。同一个元件的各部分可能出现在不同的回路。
二次电路展开图可以清晰地表示各电器元件的内部连接，是发电厂和变配电所设计、调试和维护的必备图纸，也是发电厂和变配电所使用最广泛的图纸。
