6N137光电隔离器原理及典型用法

6N137的结构原理如图1所示，信号从脚2和脚3输入，发光二极管发光，经片内光通道传到光敏二极管，反向偏置的光敏管光照后导通，经电流一电压转换后送到与门的一个输入端，与门的另一个输入为使能端，当使能端为高时与门输出高电平，经输出三极管反向后光电隔离器输出低电平。当输入信号电流小于触发阂值或使能端为低时，输出高电平，但这个逻辑高是集电极开路的，可针对接收电路加上拉电阻或电压调整电路。

图1 6N137结构原理图

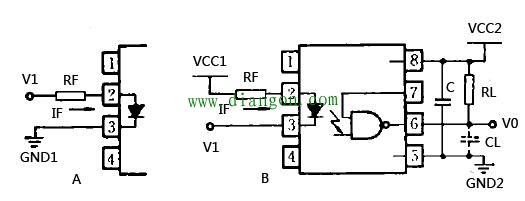

图2 6N137使用方法
6N137简单的结构原理原理如图2A所示，若以脚2为输入，脚3接地，则真值表如附表所列，这相当于非门的传输。若希望在传输过程中不改变逻辑状态，则从脚3输入，脚2接高电平。
6N137真值表
输入 使能 输出

H H L
L H H
H L H
L L H
隔离器使用方法如图2B所示，假设输入端属于模块Ⅰ，输出端属于模块Ⅱ。输入端有A、B两种接法，分别得到反相或同相逻辑传输，其中RF限流电阻。发光二极管正向电流0-250μA ,光敏管不导通；光二极管正向压降注12-1.7V，正向电流6.5-15mA,光敏管导通。若以B方法联结，TTL电平输入，VCc1为5V时，RF可选500欧姆左右。如果不加限流电阻或阻值很小，6N137仍能工作，但发光二极管导通电流很大,对VCC1有较大冲击，尤其是数字波形较陡时，上升、下降沿的频谱很宽，会造成相当大的尖峰脉冲噪声，而通常印刷电路板的分布电感会使地线吸收不了这种噪声，其峰-峰值可达100mV以上,足以使模拟电路产生自激，A/D 不能正常工作。所以在可能的情况下,RF应尽量取大。输出端由模块Ⅱ供电,VcC2=4.6-5.5V。VOC2（脚8）和地（脚5）之间必须接一个0.1μF高频特性良好的电容，如瓷介质或钮电容，而且应尽量放在脚5和脚8附近。这个电容可以吸收电源线上纹波，又可以减小光电隔离器接受端开关工作时对电源的冲击。脚7是使能端，当它在0-0.8V时强制输出为高（开路）)；当它在2.0-VCC2时允许接收端工作，见附表。脚6是集电极开路输出端，通常加上拉电阻RL。虽然输出低电平时可吸收电流达13mA，但仍应当根据后级输入电路的需要选择阻值。因为电阻太小会使6N137耗电增大，加大对电源的冲击，使旁路电容无法吸收，而干扰整个模块的电源，甚至把尖峰噪声带到地线上。一般可选4.7kΩ，若后级是TTL输入电路，且只有1到2个负载，则用47kΩ或15kΩ也行。CL出负载的等效电容，它和RL影响器件响应时间，当RL=350Ω，CL=15pF时，响应延迟为48-75ns。注意：6N137不应使用太多，因为它的输入电容有60pF，若过多使用会降低高速电路的性能。情况允许时，考虑把并行传输的数据串行化，由一个光电隔离器传送。
