带自吸式欠电压脱扣器万能断路器意外跳闸故障处理案例

本文通过处理某厂带自吸式欠电压脱扣器的万能断路器意外跳闸故障处理案例，分享故障分析处理和电气设备改进经验。

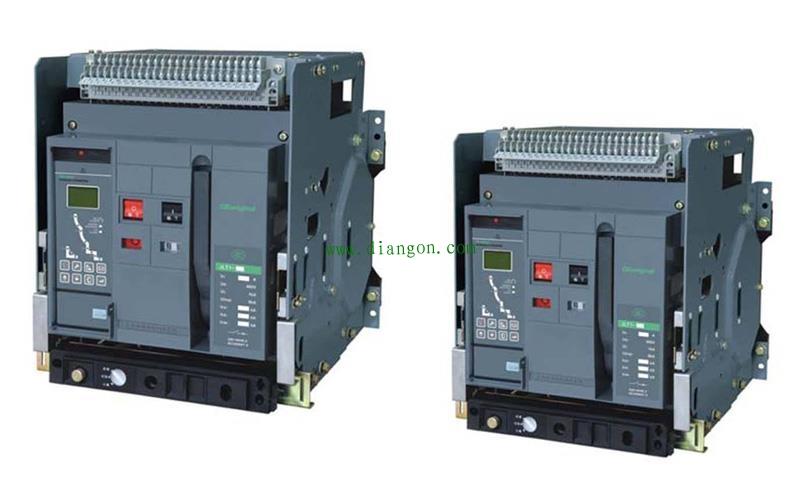

故障设备：某配电室中的万能式断路器。
故障现象：这只断路器在使用了一年多之后，在运行过程中经常跳闸，给生产带来严重的影响。
诊断分析:
在协助处理之前，工厂的电气人员已经多次更换自吸式欠电压脱扣器上的电子元器件，故障得到解决，但短时间内又出现跳闸现象。昌晖仪表仔细勘察现场和分析现场电气配置情况后，向业主提供以下故障分析情况：
①检查断路器的附件配置，它带有自吸式欠电压脱扣器，当配电线路电压降至某一规定范围时，断路器可以跳闸断开，避免用电设备在欠电压情况下非正常地运行。
②检查低压母线排上的线路电压，在400V左右，有较小的波动(在390-410V)，处在欠电压脱扣器允许波动幅度(85%-110%)Ue的范围之内。
③对脱扣器进行检查，线圈温度正常，接线牢固。推杆的行程适中，没有弯曲和变形现象，其他的机械零件也都完好无损。但是在它的控制电路中，有两只电解电容温度较高，有“鼓肚”现象。
④对断路器的负载进行检查，它的主要负载是两台400kW的中频感应加热电炉。其中有很多非线性元件，整流器和逆变器使用了大容量的电力晶闸管、电容器。它们在传递、变换、吸收电力系统所提供的基波电流的同时，向电力系统馈送出大量高次谐波。www.Diangon.com这些谐波对电网危害很大，对供电设备和控制元件都有损耗和干扰，也会导致脱扣器控制线路中的电容器过热、“鼓肚”，引起断路器意外跳闸。

故障处理：
①更换有“鼓肚”现象的电容器。
②在低压配电室中加装一台谐波抑制装置，减轻中频感应炉谐波的影响。自此之后，不再出现类似的故障。
另有一台万能式断路器，配带有助吸式欠电压脱扣器，在运行中经常出现跳闸现象。检査电源电压，在正常范围之内。检查脱扣器的接线，发现引线端子的螺钉松动，紧固螺钉后，故障得以排除。
【经验总结】在断路器中，自吸式欠电压脱扣器近年来大量使用，其优点是安装简单、使用方便。缺点是采用了比较复杂的电子线路，对控制电路中的电子元件要严格筛选。充分老化。如果受到外界干扰，可能将欠电压脱扣器损坏，导致断路器不能正常工作。
