plc梯形图触点指令

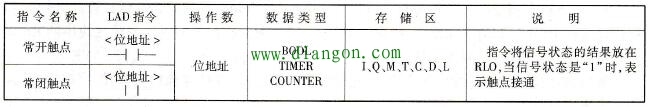

(1)标准触点指令及其说明（见表）

表 标准触点指令及其说明

(2)指令说明

标准触点就是常开触点和常闭触点。

常开触点对应的地址位为1状态时，该触点闭合，信号能流流经触点，逻辑运算结果(RLO)=“1”；常开触点对应的<位地址>为0状态时，该触点打开，无信号能流流经触点，逻辑运算结果(RL0)=“0”。串联使用时，常开触点通过“与(AND)”逻辑链接到RLO位。并联使用时，常开触点通过“或(OR)”逻辑链接到RLO位。

常闭触点对应的<位地址>为0状态时，该触点闭合，信号能流流经该触点，逻辑运算结果(RL0)=“1”；常闭触点对应的地址位为1状态时，该触点打开，无信号能流流经该触点，逻辑运算结果(RL0)=“0”。串联使用时常闭触点通过“与( AND)”逻辑链接到RLO位。并联使用时，常闭触点通过“或( OR)”逻辑链接到RLO位。

(3)编程示例（见图）

由图可看出，常开触点(11.0)、常闭触点(10.0)指令也可用于串联逻辑行的开始。CPU对语句表的第一条语句，如11.0的扫描称为首次扫描。首次扫描的结果（11.0的状态）被直接保存在RLO位中；在语句表的下一条语句，扫描到Q5.3的状态，并将这一扫描结果与RLO位中保存的上一次结果相“与”产生的结果，再存入RLO中，依次进行。在逻辑串结束处的RLO可作进一步处理，如赋值给Q4.2(=Q4.2)。

在梯形图指令中，标准触点间的“与”、“或”、“异或”操作没有相应的指令，需要通过触点标准指令搭接出来。

串联使用时，┤├或_┤／├通过“与( AND)”逻辑链接到RLO位。并联使用时，┤├或_┤／├通过“或(OR)”逻辑链接到RLO位。
