PLC开关量输入信号紊乱故障检查方法

有时plc或其他控制器的开关量输入由于受外界干扰影响，而瞬间输入错误，导致PLC产生误动作，这时就在PLC的输入端并上一个0.1μF的小电容和一个1MΩ的电阻来消除静电感应或电场耦合等干扰。消除开关量输入的干扰如图1所示。对于接 24V有效的输入，电容和电阻是接地，对于0V有效的输入，则用电阻和电容并联后接 24V。

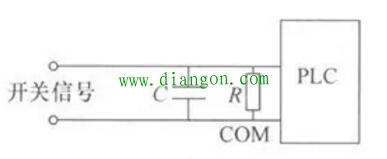

图1 消除开关量输入的干扰
利用软件延时方法，也是不错的抗干扰方法。例如，I0.0信号易受干扰，用I0.0控制Q12.0复位的程序，可采用如下抗干扰程序。开关量输入的软件抗干扰程序如图2所示。

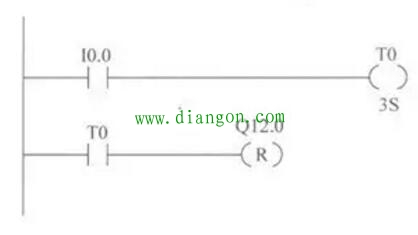

图2 开关量输入的软件抗干扰程序
此程序中，只有I0.0在连续3s内合上，Q12.0才复位，I0.0上的干扰不可能维持这么长时间，所以也就不对Q12.0产生作用了。实际使用时，T0的时间可以更短一些。
