当拿到一个报修的变频器，作为一个工控维修电工来说第一步应该做什么呢？
1.了解其运作环境
2.了解其故障表现
3.查找相关使用说明操作手册
4.静态检测~
之前的我们就不多说了，根据实际情况具体分析，我们直接跳到静态测试这块——
因为我们要先确定其主要功能模块是否有故障，根据经验来说，一般变频器75%概率的故障会出现在：
电源模块
整流模块
逆变模块（IGBT)
还有一个是为了后期测试上电先做好准备如果有短路情况的话尽早发现避免故障范围扩大~

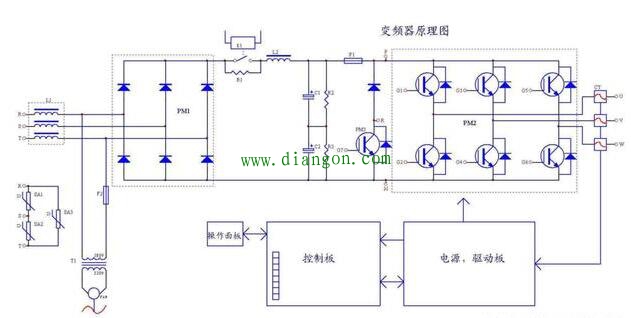

首先我们还是先看下简化版的原理图：
从上图中我们可以看出：整流模块（由6个二极管组成），他有个特点就是具有二极管特性；
逆变模块（由6个开关管组成），但是也并联了6个二极管，所以他也具有二极管特性。
所以我们根据其二极管特性在开始时候做静态测试：（注意：我们现在用的是数字万用表，记住数字万用表的测量方法和指针万用表略有不同，原因是指针万用表在电阻档时是黑表笔输出正极，红表笔是负极，所以与数字万用表红黑表笔是相反的）
数字万用表：
首先把万用表打到“二级管”档，然后通过万用表的红色表笔和黑色表笔按以下步骤检测：
1. 黑色表笔接触直流母线的负极P( ),红色表笔依次接触R、S、T，记录万用表上的显示值；然后再把红色表笔接触N(-)，黑色表笔依次接触R、S、T，记录万用表的显示值；六次显示值如果基本平衡，则表明变频器二极管整流或软启电阻无问题，反之相应位置的整流模块或软启电阻损坏，现象：短路或者开路。
2.红色表笔接触直流母线的负极P( ),黑色表笔依次接触U、V、W，记录万用表上的显示值；然后再把黑色表笔接触N(-)，红色表笔依次接触U、V、W，记录万用表的显示值；六次显示值如果基本平衡，则表明变频器IGBT逆变模块无问题，反之相应位置的IGBT逆变模块损坏，现象：同上。
指针万用表：
1) 将万用表调到电阻X10档，红表笔接到P，黑表笔分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。相反将黑表笔接到P端，红表笔依次接到R、S、T，有一个接近于无穷大的阻值。将红表笔接到N端，重复以上步骤，都应得到相同结果。如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。B.红表笔接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。
2) 将红表笔接到P端,黑表笔分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表笔接到N端，重复以上步骤应得到相同结果，否则可确定逆变模块故障。
通过以上的静态测试可以大致判断整流模块以及逆变模块的好坏，但是测试下来有正常阻值也不能就确定模块是肯定好的，接下来还需要动态测试以及空载，带负载测试等等来判断~
