额定电流是什么意思?额定电流名词解释
时间：2023-03-06来源：佚名
|

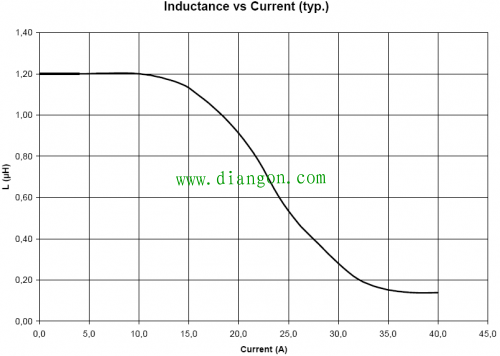

两种额定电流的解释 1、Heating Current 功率电感在DC-DC电路中，电流经过时，会消耗一定的功率（铜耗Copperloss 磁耗Coreloss），消耗功率会导致电感的温度上升，电感一般工作温度有一定范围，比如WE的电感允许的operating temperature: -40°C - 125°C，ambient temperature: -40°C - 85°C。为了电感可以在一定的温度范围内正常工作，电感厂商会给出一个"基于电感温度上升的额定电流"即Heating Current，这个参数的限定值是根据电流在电感上的热效应定义的，在大部分公司的电感的手册里，以Idc（直流电流）来表示这个电流。 Heating Current定义为在电感上加上一定的直流电流，在自然对流的冷却条件下，电感上的温升为40°C时，电感里通过电流的电流值。 不同厂商的Heating Current的定义可能略有出入，在选型器件时，需详细看一下数据表格下面的note。 注意：评估Heating Current一般都是直流电流，因为直流电流不会导致电感的铁损，如果采用交流电流来评估的话，情况就复杂的多。 2、Saturation Current （饱和电流） 电感中直流电流的增加时，电感透磁率的数值会逐渐减少，因此电感值会缓慢下降。电感厂商会根据电感的电感值的下降程度为指标的额定电流，"基于电感值的变化率的额定电流"，即Saturation Current，大部分电感厂商将电感值下降20%时的通过电感直流电流作为额定电流。下图是Wurth公司某款电感的电感值vs电流的曲线图。该款电感规格书上将saturation current设定为电感值下降10%时的电流值，为16.6A。如果将saturation current设定为电感值下降20%时的电流值的话，大约为18.2A。
|
