谐波对电缆的危害

大家都知道，谐波是指电流中所含有的频率为基波的整数倍电量。
　　通常谐波产生来自于三个方面：发电源质量不高产生谐波、输配电系统产生谐波、用电设备产生谐波。其中第三点是产生谐波的主要原因，例如非线性负载如：整流器、开关电源、UPS、变频器、逆变器等。如图1所示，设备产生的谐波。

　　图1 设备产生的谐波
　　由以上三点产生的谐波对于我们的用电设备等有着严重的影响。针对这篇文章开头提到的西安地铁电缆。我们重点来看一下谐波对电缆的危害。
　　谐波污染将会使电缆的介质损耗，输电损耗增大，泄漏电流上升，温升增大及干式电缆的局部放电增加，引起单相接地故障的可能性增加。

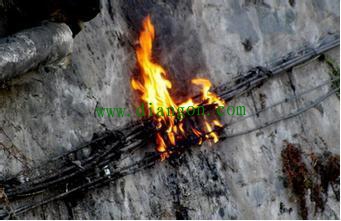

　　由于电力电缆的分布电容对谐波电流有放大作用，在系统负荷低谷时，系统电压上升，谐波电压也相应升高。电缆的额定电压等级越高，谐波引起电缆介质不稳定的危险性越大，更容易发生故障。如图2所示，为谐波引起的线缆燃烧。

　　图2 谐波引起的线缆燃烧
　　对于西安地铁的问题电缆，谐波的影响会更加突出，不合格的电缆加上谐波导致的发热，很容易发生事故。对于在一个相对密闭且人流量大的地铁站，这会更加严重。当然，问题电缆存在的问题不止涉及谐波这一点。
　　所以对于我们的交通等各方面安全，不仅要从传输介质来要求，更要从电的质量源头来把关。这时就需要一款设备，可以去准确捕捉测量电能质量各方面参数然后进行分析，及时排查可能存在的安全隐患。
