低压电器触点系统和灭弧装置

触点是电器的执行部分，起接通和分断电路的作用。要求触点的导电、导热性能良好。触点主要有以下几种结构形式：

(1)桥式触点 图1(a)是两个点接触的桥式触点，图1(b)是两个面接触的触点，均为两个触点串于同一条电路中，电路的接通与断开由两个触点共同完成。点接触形式用于电流不大且触点压力小的场合；面接触形式适用于大电流的场合。

(2)指形触点 图1(c)所示为指形触点，其接触区为一直线，触点接通或分断时产生滚动摩擦，利于去掉氧化膜。此种形式适用于通电次数多、电流大的场合。

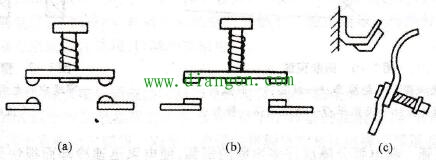

图1 触点的结构形式

电器采取的灭弧措施，归纳起来主要有下面几种：

(1)机械力灭弧依靠触点的分开，机械地拉长电弧，使之冷却并熄灭，如图2所示。

(2)电动力灭弧利用流过导电回路或特制线圈的电流在弧区产生磁场，使电弧受力迅速移动和拉长电弧，如图3所示。这种灭弧方法一般用于交流接触器等交流电器中。

图2 机械力灭弧

1-静触点；2-动触点

V1-动触点移动速度：v2-电弧在磁场力作用下移动速度

图3 电动力灭弧

1-静触点：2-动触点

(3)磁吹灭弧 在触点电路中串入一个磁吹线圈。当触点开断产生电弧后，在电动力作用下，电弧被拉长并吹入灭弧罩6中，使电弧冷却熄灭。它广泛应用于直流接触器中。

(4)窄缝灭弧 依靠磁场的作用，将电弧驱入用耐弧材料制成的狭缝中，以加快电弧的冷却，如图4所示。

图4 窄缝灭弧

1-窄缝中的电弧；2-电弧电流；3-灭弧磁场

(5)栅片灭弧 将电弧分隔成许多串联的短弧，使电弧迅速冷却而很快灭弧。

(6)气吹灭弧 在封闭的灭弧室中，利用电弧自身能量分解固体材料产生气体，来提高灭弧室中的压力或者利用产生的气流使电弧拉长和冷却进行灭弧，如图5所示。

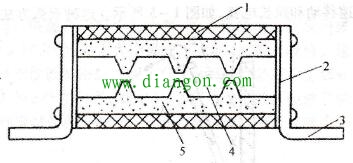

图5 气吹灭弧

1-熔管：2-端盖；3-接线板；4-熔片；5-石英砂
