如何判断电力铁塔的电压等级?每个人都应知道

在日常生活中，经常能够看到高耸的铁塔或者电线杆，输电线路就是由这些铁塔或者线杆一段段的连接起来的，看到这里您可能有个疑问：
为什么这些铁塔的高度会不一样呢？
这是因为高压线路的安全距离不一样，所以不同电压等级的铁塔高度会不一样。那如何分辨这些铁塔的电压等级呢？现在小编就带大家来看一下区分电力铁塔电压等级的技巧。
1、铁塔高度
输电线路电压等级越高，安全距离就越大，对地的距离就会越大。

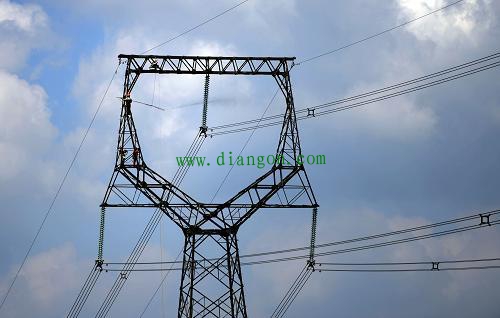

皖电东送1000千伏特高压交流线路
上图是皖电东送1000千伏特高压交流线路，根据国家规范要求，如《架空输电线路设计规范》中要求1000kV的输电线路距地距离不小于35米。

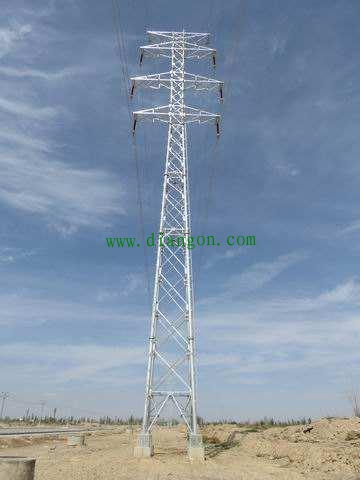

上图是750kV输电线路，该电压等级的输电线路一般只出现在西北地区，距地距离不小于20米。

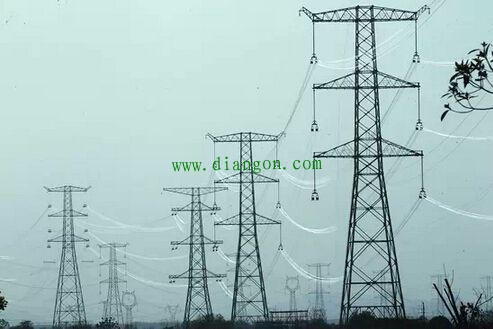

上图是500kV的输电线路。该电压等级的输电线路较为常见，距地距离不小于15米。

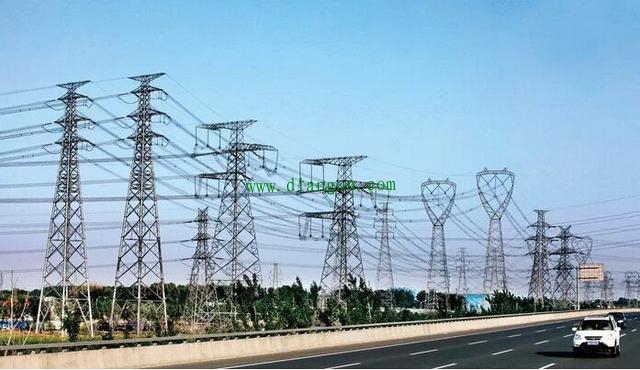

330kV、110kV、220kV这三个电压等级的输电线路的距地距离不小于10米。
2、铁塔绝缘子数量

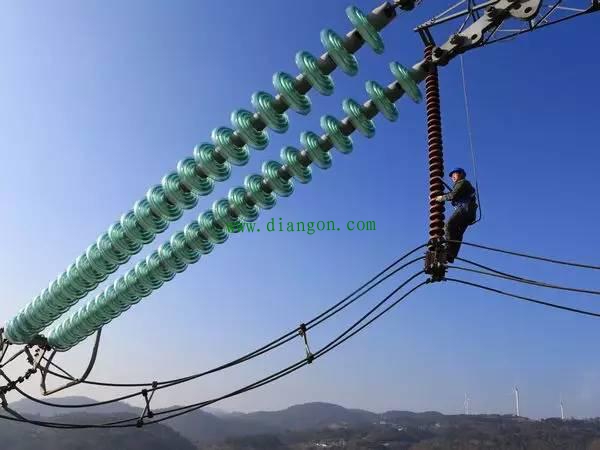

首先说一下什么是绝缘子，绝缘子就是一种特殊的绝缘控件，主要是为了将导线绝缘的固定和悬挂在铁塔上。

不同电压等级线路大体的绝缘子片数：
海拔1000米以下悬垂：35KV的4片、110kV的7片、220kV的13 片、330kV的17片、500kV的25片、740kV的35片、1000kV的60片。
1000米海拔以上的根据公式N=n(1 0.1(H-1))来算。n—1000米以下的绝缘子数量。H—海拔高度。
3、导线的分裂数
首先说一下分裂导线的定义：超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式。

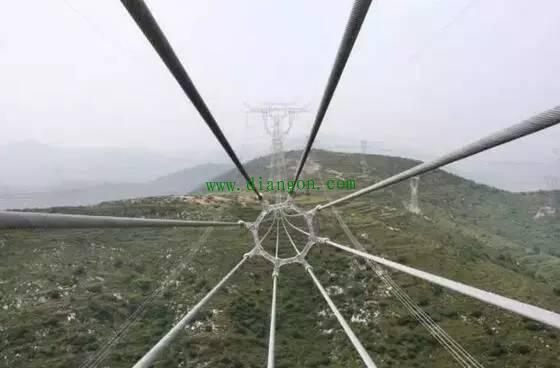

电力系统对于三相中的每一相导线，都是分成好几股的，导线的“等效直径”扩大，围成一个近似圆形，这几股导线，组成一根导线。如下图所示

不同电压等级线路导线的分裂数：
1000kV输电线路，8分裂导线，每一相由8根导线组成
750kV输电线路，6分裂导线，每一相由6根导线组成
500kV输电线路，4分裂导线，每一相由4根导线构成
220kV输电线路，2分裂导线，每一相由2根导线构成
110kV输电线路，一般情况下不采用分裂导线，是一根导线。
