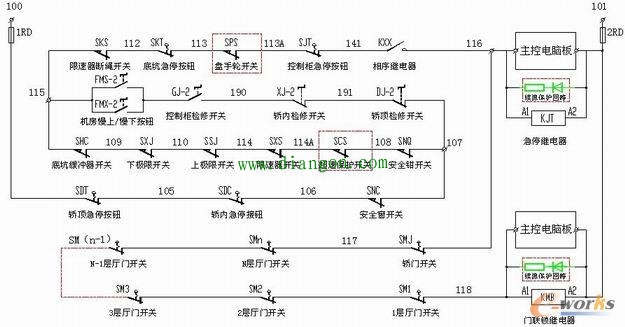

电梯安全回路图纸讲解

电梯安全回路指串联所有电气安全装置的回路。当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。

从定义中可以看出，安全回路实际上是将将所有安全开关的触点串联在一起，从中可得知，将设备正常运行时，所有触点都必须是正常接通的（即我们通常说的常闭触点），安全回路的最终控制元件是主接触器，当安全回路断开后主接触器失电释放，电机主机供电被切断。因此安全回路很简单的，一根线串到底。
