LLC电路的基本结构和工作原理

图1和图2分别给出了LLC谐振变换器的典型线路和工作波形。如图1所示LLC转换器包括两个功率MOSFET（Q1和Q2），其占空比都为0．5；谐振电容Cr，副边匝数相等的中心抽头变压器Tr，等效电感Lr，励磁电感Lm，全波整流二极管D1和D2以及输出电容Co。

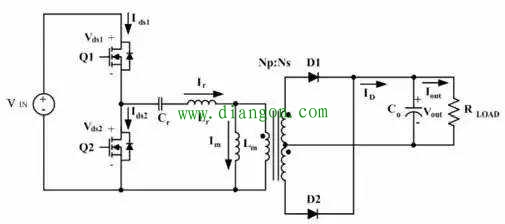

图1 LLC谐振变换器的典型线路

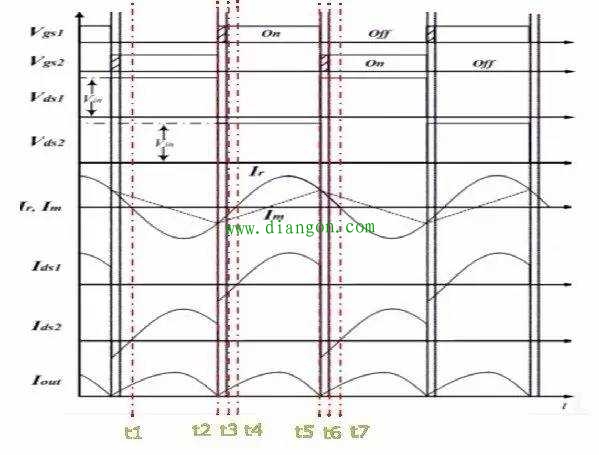

图2 LLC谐振变换器的工作波形

而LLC有两个谐振频率，Cr， Lr 决定谐振频率fr1； 而Lm， Lr， Cr决定谐振频率fr2。

系统的负载变化时会造成系统工作频率的变化，当负载增加时， MOSFET开关频率减小， 当负载减小时，开关频率增大。
