PLC与PNP或是NPN感应开关接法

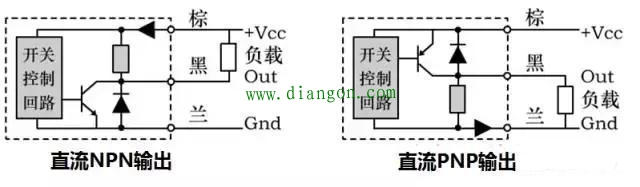

对于NPN型输出的传感器，当有信号输出时，则信号输出线（黑色）与电源负极线（蓝色）导通，所以输出信号为低电平，根据电路原理，当NPN型传感器的输出信号接入到PLC的输入点时，则另一端公共端M必须接高电平（即电源24V端），所以当一个NPN型的传感器接入到PLC的输入端时，PLC输入端接法应使用源型接法。
对于PNP型输出的传感器，当有信号输出时，则信号输出线（黑色）与电源正极线（棕色）导通，所以输出为高电平，则接入到PLC的输入信号端时，公共端M就必须要要接低电平（即电源的0V），所以此时应接为漏型接法。
