小功率三相异步电动机单相运行时连接方式和电容器容量选择

750W以下的小功率三相异步电动机，不仅可以作三相运行，而且也可以作单相运行。
1.电动机单相运行时的连接方式

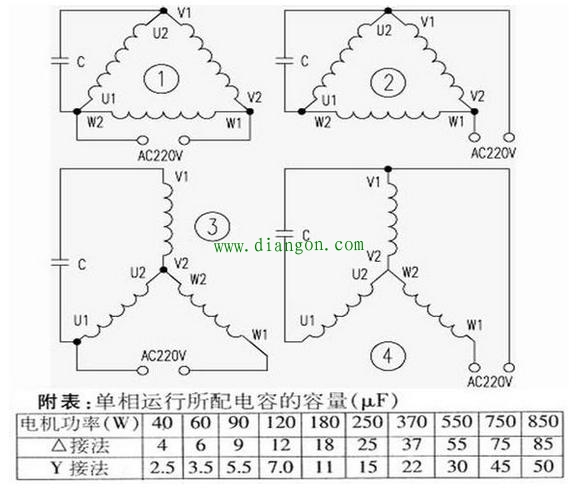

　　（1）三相绕组的三角形连接 如图1所示。将电容器并接在三相绕组的任意一相两端（图中接在U相两端），然后220V市电加在电容C的一端和V2与W1的交点处。这样，电机就可旋转，如需改变电机旋转方向，则可按图2所示连接，将市电从电容器的一端调换到另一端即可。
　　（2）三相绕组的星形连接 将电容器接在任意两个端子上（如图3中接V1、U1），220V市电则加在余下的端子W1和电容C的任一端上。这样，电机就可旋转。如需改变电机转向，则将市电的一端从U1换接到V1端即可（如图4所示）。

　　2.电容器的容量选择 小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。一般电容容量值选择如附表所示。 如果不查表，也可以按经验公式获得：当星形连接时，所需电容容量C（Μf）＝P（W）／17，C的单位是μF，P的单位是W；当用作三角形连线时，所选电容容量C（μF）＝P（W）／10。
提醒：三相异步电动机，在运行时候，如果缺相了，仍然会按照原来的旋转方向运行，只是由于少了一相，如果负载布线，电流讲变大，同时电机发热。
