利用西门子Profinet总线拓扑自动改设备IP及名字

如今西门子Profinet总线已经越来越受大家的青睐，从14年第一次接触Profinet以来对它的应用及认识也是越来越深刻越来越广。今天总结一个调试时候的小技巧分享给大家。
大家知道，如果用的总线是Profinet，当组态一个硬件时，我们需要对硬件在线更改IP及名字与离线项目里的IP及名字一致。但是如果设备很多，这样更改起来就比较麻烦，那么有没有比较方便的方法呢。
利用拓扑来自动改变设备IP及名字，下面介绍一下在Step7和在TIA中分别怎样设置：
Step7：

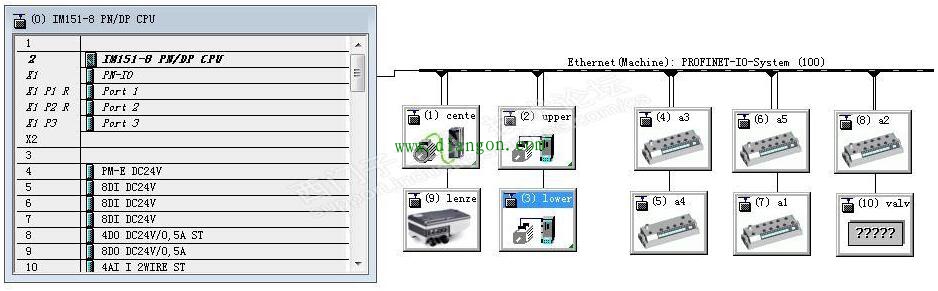

按照实际接线组态项目。

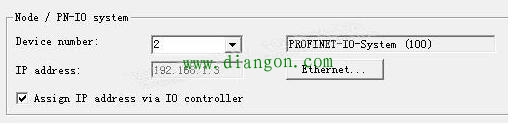

勾选Assign IP address via IO controller。

下载组态好的项目到CPU（前提是PC与cpu的通讯正常）。

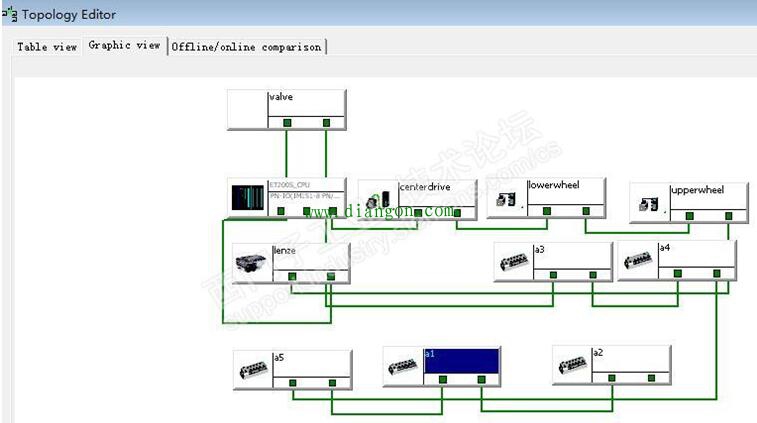

诊断拓扑状态。右键总线---Profinet IO Topology---Graphic---online

如果所有的连线都变绿则证明离线组态与实际设备连接一致，设备IP及名字自动分配完成。

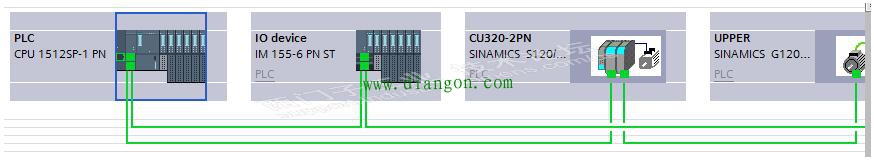

TIA：同理，连接好CPU与PC后，将配置好的离线项目直接下载到CPU后检查拓扑网络，如果都变成绿色则表明自动分配完成。

这里需要注意的是，有的第三方设备并不支持自动分配IP(如图灰色部分不能选择)，那么则需要手动在线分配。
当然，在调试过程中有时候重新CPU是不可缺少的步骤。
