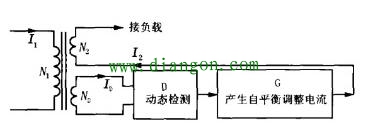

零磁通电流互感器的构成及工作原理

　　I1产生的激磁磁通在ND两端产生感应电势，并加到动态检测单元D输入端，通过G产生二次电流I2提供给二次绕组，I2所产生的磁通对铁芯去磁，使铁芯达到磁势平衡。因此，理想状态时，该传感器的二次绕组电流I2全部由有源网络G供给，而不从感应电势取电流。D高速动态检测ND两端的电势差，当电势差足够小(近似为零的允许值)时，铁芯中的磁通即近似为零磁通。若检测值偏离允许值，G则自动高速调整。如此高速跟踪调整，使铁芯能始终保持在逼近零磁通状态，传感器达到较高的精度。
