从一起10kV开关柜过电压保护器击穿说起

1.故障过程简述
2016年9月，某电厂2号发电机发“定子接地保护”动作，2号发电机电气事故停机。
2.排查及处理过程简述
（1）做好措施后，对2号发电机定子接地保护范围内的设备进行排查。
（2）脱开发电机中性点和三相出口连接线，测量机坑内三相定子绝缘均正常（A相384兆欧、B相328兆欧、C相628兆欧），初步排除了定子线棒击穿的可能性。
（3）做好安措厚，打开2号发电机10kV开关柜（022断路器柜），发现过电压保护器有击穿放电的痕迹，脱开过电压保护器B相接线后发电机出线B相绝缘恢复正常，确定是过电压保护器B相击穿造成接地。

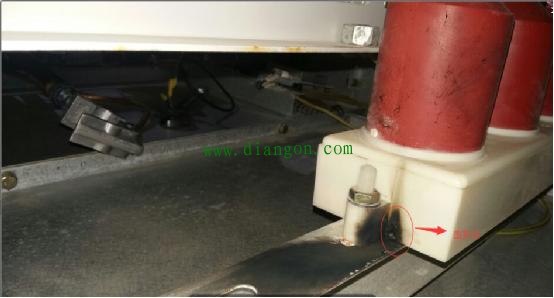

附件1：过电压保护器现场图
（4）核实现场安措，满足更换条件后向调度申请更换损坏的过电压保护器。更换后，测量发电机端部出线对地绝缘正常（A相390兆欧、B相378兆欧、C相620欧），绝缘值满足发电机正常运行条件。
（5）向调度汇报处理情况，申请投运。
3.原因简析
(1)2号发电机出口过电压保护器B相击穿后接地，导致发电机定子接地零序电压出口动作（零序电压87.52V,保护整定值7V），机组电气事故停机。
(2)电站开关柜投运近10年，元器件老化现象呈上升趋势，技术监督（预防性）试验不到位。
4.经验反馈
（1）做好设备健康评估，循序渐进做好元器件更换、试验及技改工作。
（2）加强技术监督把关及验收，加强日常运行检查和开关柜维护工作。
