电压互感器V/V连接方式电路
时间：2023-03-06作者：佚名
|

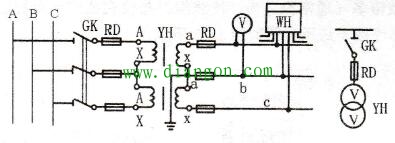

图1所示是两台单相电压互感器连接成V/V形式（即不完全星形），仪表与继电器连接在a与b、b与c两个线电压上。这种连接方式广泛应用在工矿企业变配电所的6~10 kV高压配电装置中。
图1 电压互感器V/V连接方式电路 |
