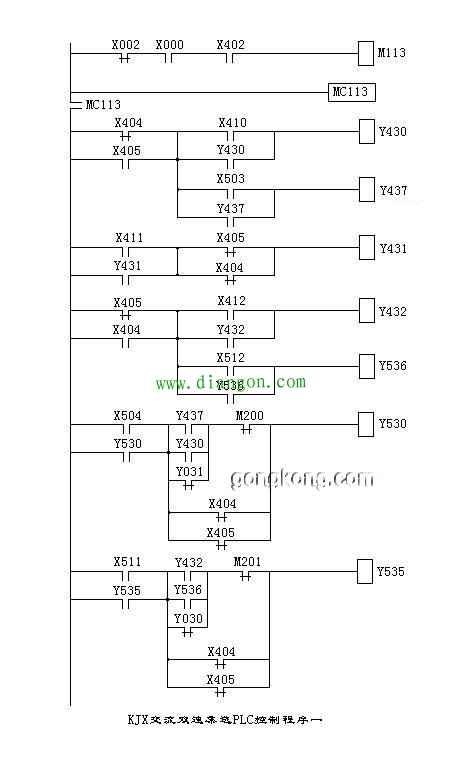

电梯PLC梯形图

　　整理这些资料还真够费劲的.尤其画这些梯形图.太耽误时间了.白天上班,晚上画一会.总想快点画完.无奈时间有限,只有一点一点的往上加了!

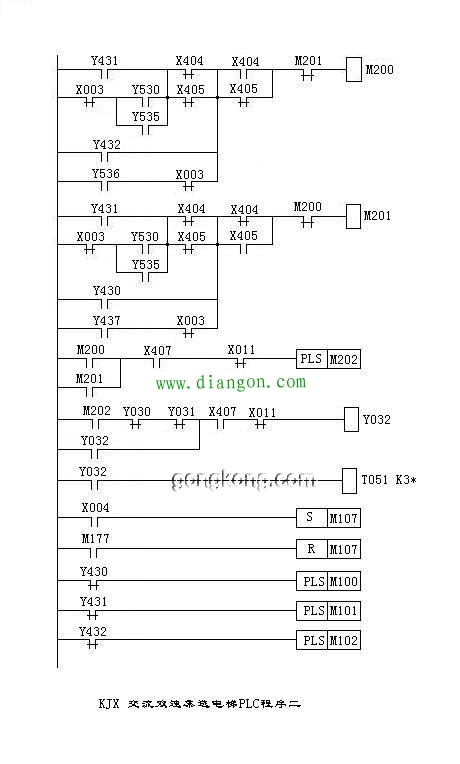

KJX-plc电梯控制梯形图程序(二)

　　整理这些资料还真够费劲的.尤其画这些梯形图.太耽误时间了.白天上班,晚上画一会.总想快点画完.无奈时间有限,只有一点一点的往上加了!

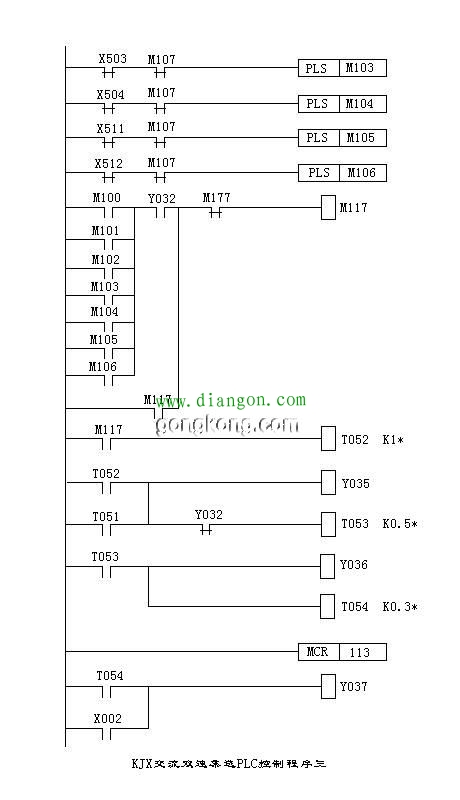

KJX-plc电梯控制梯形图程序(三)

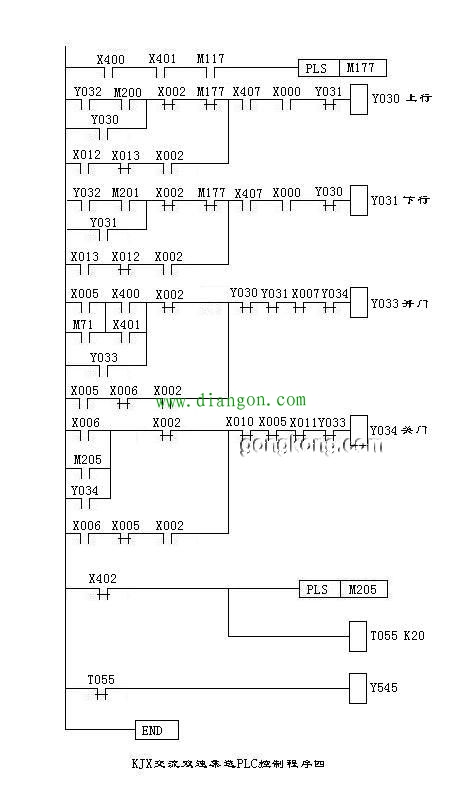

KJX-plc电梯控制梯形图程序(四)

电梯控制原理图中的符号解释
　　刊误：接到输入端X407的接点JMS应为MSJ(门延时继电器接点）。
　　 符号解释：
　　 JTJ - 安全回路的急停继电器
　　 YXK - 运行选择开关
　　 JX - 集选（自动）
　　 SJ - 司机（手动）
　　 ZSA - 直驶按钮
　　 KMA - 开门按钮
　　 GMA - 关门按钮
　　 KMX - 开门限位
　　 GMX - 关门限位
　　 OLK - 或联开关
　　 MXK - 慢修（检修）开关
　　 NMS - 轿厢内慢上按钮
　　 NMX - 轿厢内慢下按钮
　　 DMS - 轿厢顶慢上按钮
　　 DMX - 轿厢顶慢下按钮
　　 SPX - 上平层限位
　　 XPX - 下平层限位
　　 XFK - 消防开关
　　 MSJ - 门时间继电器
　　 SXK - 上限位开关
　　 XXK - 下限位开关
　　 KMX - 开门限位
　　 GMX - 关门限位
　　 KMC - 开门接触器
　　 GMC - 关门接触器
