家装电路改造施工注意事项

在家庭装修中，最经常遇到的问题就是电路改造问题，电路问题关系到家里人的生命安全。室内电路布线，要采用多路化的设计方式，做到空调、厨房、卫生间、客厅、卧室、电脑及大功率电器分路布线；插座、开关要分开设置，各分支电路上，应安装带漏电保护功能的微型断路器开关。另外，强电线路，要与弱电线路分开一定距离，电话通讯线缆、音响多媒体线缆、宽带网络线缆等弱电线路，应该设计合理，符合规范要求。

1、墙身、地面开线槽之前，先用墨盒弹线，以便确定位置。管子外侧与墙面之间，应留15mm左右的抹灰层，以防止抹灰施工以后的墙面开裂。

2、未经允许，不许随意破坏、更改公共电气设施，如避雷地线、保护接地、等电位联结，等设置。

3、电源线管暗埋时，应考虑与弱电管线等保持500mm以上距离，电线管与热水管、煤气管之间的平行距离不小于300mm。

4、墙面线管走向，尽可能减少转弯，并且要避开壁镜，家具等物的安装位置，防止被电锤、钉子损伤。

5、如无特殊要求，在同一套房屋内部，墙壁上的开关，离地1200－1500mm之间，距门边150－200mm处，墙壁上的插座，离地300mm左右，墙壁上的插座开关，分别在同一水平线上，高度误差，小于8mm，并列安装时，高度误差，小于1mm，并且不被推拉门、家具等物遮挡。

6、各种强电、弱电插座接口，宁多勿缺，室内床头两侧，应设置电源插座及一个电话插座，电脑桌附近，客厅电视柜背景墙上，都应设置三个以上的电源插座，并设置相应的电视、电话、多媒体、宽带网络等插座。www.gdzrlj.com

7、电视、电话、多媒体音响、宽带网络等弱电线路的铺设方法及要求，与电源线的铺设方法相同，其插座或线盒，与电源插座并列安装，但是，强电线路与弱电线路，不允许共用一套管子。

8、所有入墙电线，采用直径16mm以上的PVC阻燃管埋设，导线占管径＜40％空间，与盒底连接，使用专用接口件。

9、使用导线管时，电源线管从地面穿出应做合理的转弯半径，特别注意，在地面下，必须使用套管，并加胶连接紧密，地面没有封闭之前，必须保护好PVC管套，不允许有破裂损伤；铺地板砖时，PVC套管，应被水泥沙浆完全覆盖。

10、配线时，相线与零线的颜色应不同；同一住宅相线火线（L）颜色应统一，比如，相线火线，使用黄色，或者使用绿色，或者使用红色，零线（N）用淡蓝色，保护接地线（PE）用黄绿双色线。

11、线管穿线之前，应将直接头打上PVC胶水，以免进水。电源线穿管时，应将导线取直再穿管，不可中途拔、拉管接头；弱电线路中，穿线时用力时不可过猛，以免导线断心。

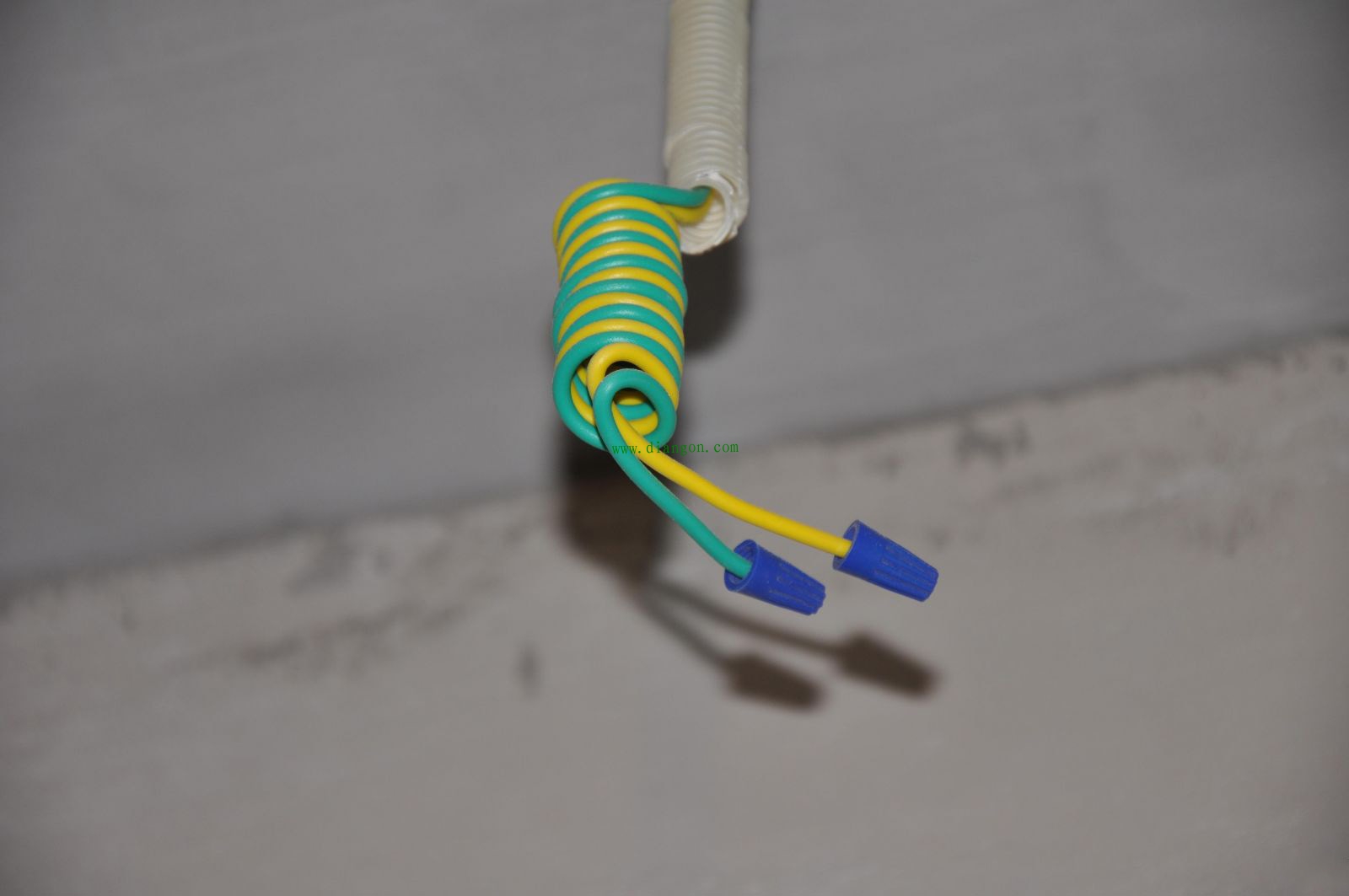

12、电源分支接头，应接在插座盒、开关盒、灯头盒内，每个接头接线，不宜超过两根，线在盒内，应有适当的余量。

13、音响线出入墙面，应做底盒。多芯电话线的接头处，护套管口，用胶带包扎紧，以免电话线受潮，发生串音等故障。

14、电视天线接线，必须采用分支器，并留有检查口。

15、管中电源线，不可有接头、不可将电源线，裸露在吊顶上或直接抹入墙中，以保证电源线可以拉动或更换。

16、导线连接坚固，接头不受拉力，包扎严密，采用螺钉（螺帽）连接时，电线无绝缘距离不大于3mm，铜芯线间连接，应用压接或绞接法，绞接长度，不小于5圈，裸露电线，必须先用防水胶带包扎后，再缠绕黑胶布，无绝缘层破损等缺陷，经检验认可。

17、穿管的电线、信号线、电话线等都进行检测，以确认是否线间短路、对地短路、断线等，确认无误后再进行埋线管。

18、单相两孔插座的接线，面对插座：左零右相（即，左边为零线，右边为火线），单相三孔，正上方为地线。所有单相插座，均符合“左零右相，接地在上”的原则。

19、插座、开关安装，要牢固，四周无缝隙，厨房、卫生间内及室内及室外安装的开关，应采用带防溅盒的开关。

20、空调供电，用16A三孔插座，高度在1500mm以下的所有插座，应安装具有保护挡板的插座，以免儿童触摸，卫生间内部，宜作局部等电位联结端子，插座采用防水防溅型，并远离水源。照明开关，应设在门外，镜前灯、浴霸，卫生间内部，宜选用防水开关。

21、为了生活舒适方便，卧室应采用双控开关，厨房电源插座，应并列设置开关，控制电源通断。

22、插座、开关面板固定时，应用配套的螺钉，不得使用木螺钉或石膏板螺丝代替，以免损坏底盒，开关安装方向一致。

23、配电箱，应根据室内用电设备的不同功率，分别配线供电；大功率家电设备，应独立配线安装插座。配电箱内的电线排列，要整齐，插座照明各路开关，要分清，压接配件齐全，压接导线的回转方向，要正确，断路器接线牢固，在断路器接线端子上，不得将不同线径的导线在同一端压接，配电箱分路，要平衡，要标明各个回路。

24、竣工后，提交一份标准详细的电路布置图。
