单相异步电动机型号含义和表示方法

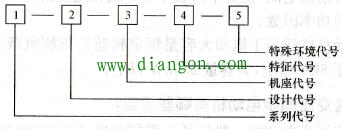

单相异步电动机型号由系列代号、设计代号、机座代号、特征代号、特殊环境代号五部分组成。其型号表示含义如下：

系列代号——表示电机结构特征、使用特征的类别，见表1。

设计代号——表示产品为第几次设计，用数字表示，无数字为第一次。

机座代号——以电机轴心高(mm)表示，规格有：45、50、56、63、71、80、90、100。

特征代号——表示电机的铁芯长度和极数，铁芯长度号有L（长）、M（中）、S（短）及数字1、2。特征代号的后面一位为极数，2、4、6等偶数。

特殊环境代号——表示产品适用的环境，一般环境不标注，见表2。

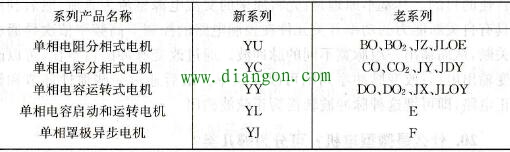

表1 单相异步电动机系列产品代号表

表2 单相异步电动机特殊环境代号表

例如：CO2 8022，CO表示单相电容启动电动机，下标“2”表示是CO系列第二次设计，80表示机座尺寸（中心高）80mm，22表示2号铁心长和2极。再如：YC——100L2——6，YC表示异步电容分相启动，100表示机座中心高为100mm，L2表示长铁芯中的2号铁芯，6表示6极电机。
