让我们一起温习电工基础知识之电流互感器知识

就一个正规、合格的成套电气线路而言，对于直观反映线路用电负载实际情况的电流来说，检测是必不可少的。对应于交、直流两大类供电线路，就有适合两种线路的检测器件，本文就和大家一起学习温习一下其相关知识。

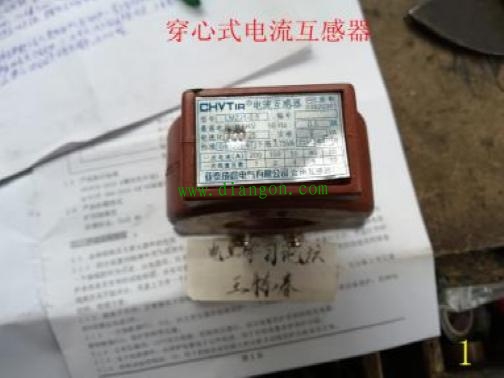

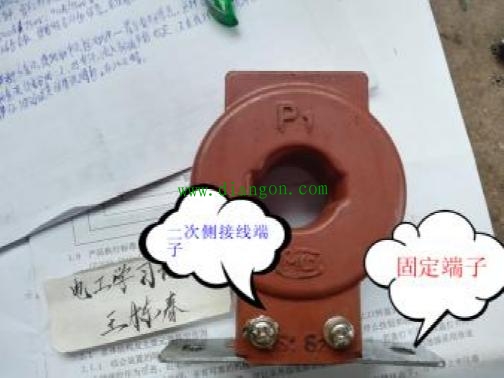

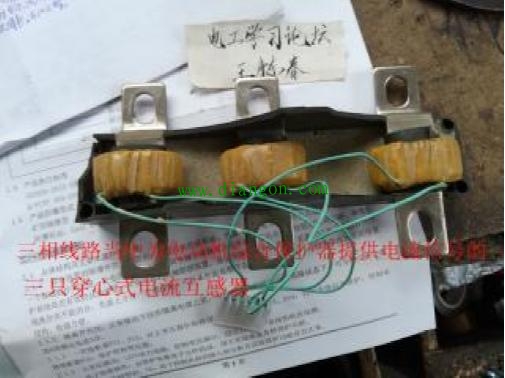

作为供电绝对主力的交流线路，其在线电流检测多采用穿心式电流互感器（线路当中常用CT/TA代指）。穿心式电流互感器是利用电磁转换原理而生产的一种电流检测器件。其一次侧为负荷电缆，一般为1--5匝，数量极少。而且二次侧匝数较多，二次侧有两个输出接线端子S1和S2，可以用来接电流表、保护设备等。对于电流互感器的使用方法和注意事项，一般的电工基础教材当中均有介绍，在此不再赘述，在这里只写3点提醒广大电工同行：
1、电流互感器多将标有“P1”字符的一面朝向电流流入的方向；
2、在使用当中，我们约定俗成地将S2端子作为接地端子；
3、由于电流互感器二次侧输出绝大部分为5A量程，故选用电流表或电度表时要加以注意。

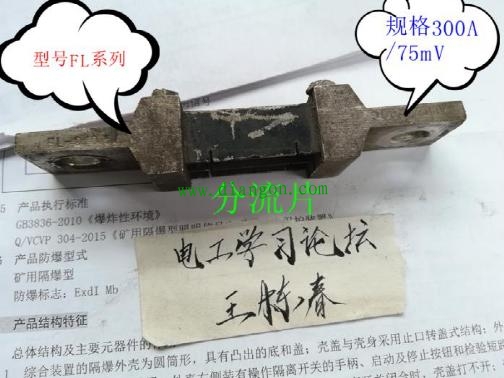

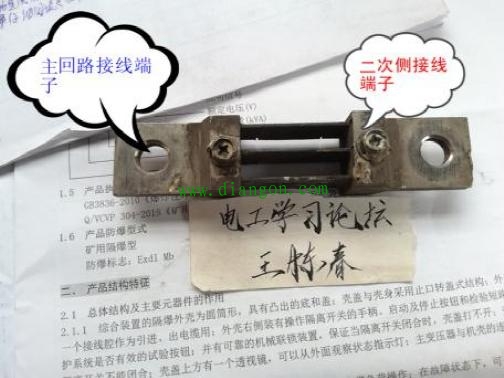

在直流用电设备或者电瓶充电回路中，我们多采用分流片作为直流回路电流检测器件。分流片二次侧最常采用的输出规格为75mV，有100A/200A/300A/400A--75mV等几种规格。www.gdzrlj.com版权所有，分流片两端串接于供电电路正极回路当中，其二次侧流进电流端为正，电流流出端为负，使用时要加以留意。在使用分流片时，我们不需要将其二次侧一端接地，这是与电流互感器的不同之处。
随着电子技术的发展，现在又有一种适用于交直流线路的电流检测器件---霍尔电流互感器。这种器件是利用霍尔元件的电压，电流特性而制作的。其特点有：
1、需要单独的直流供电回路；
2、对于电流流入方向有严格的要求；
3、在线工作时，不允许使用万用表对其二次输出侧进行测量等。
在使用时，我们应仔细阅读其使用说明书，在此从略。

电工学习网独家原创稿件，转载必须注明出处及原文链接。
