1. 一次设备（室外）：直接生产和输送电能的设备（一次系统中的设备）；主要包括：
(1) 生产和转换电能的设备（发电机、变压器、电动机）
(2) 开关电器设备（断路器、隔离开关、熔断器）
(3) 限制故障电流和防御过电压的电器（电抗器、避雷器）
(4) 载流导体（母线、电缆）
(6) 互感器（CT、PT）
2. 二次设备（室内）：对一次设备进行监察、测量、控制、保护和调节的设备；主要包括：继电器保护装置、综合自动化、故障录播器和站内低压用电直流系统等。
本文主要针对一次设备做介绍，常见一次设备如下：
1．变压器
需要远距离输送时为了降低损耗，需要升高电压；在用电地降压至用电客户所需要的电压。升压和降压都需要变压器。依靠电磁感应输出不同的电压。按冷却介质分：分为干式变压器和油浸式变压器。
变压器的主要部件有：
(1) 器身：包括铁心、绕组、绝缘部件及引线。
(2) 调压装置：即分接开关，分为无励磁调压和有载调压
(3) 油箱及冷却装置。
(4) 保护装置：包括储油柜、安全气道、吸湿器、气体继电器、净油器和测温装置等。
(5) 绝缘套管。

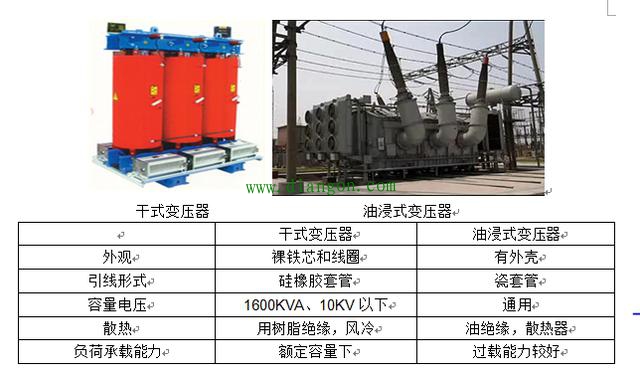

干式变压器和油侵变压器比较
2．断路器（开关）
当用开关电器断开电流时，如果电路电压不低于10—20伏，电流不小于80~100mA，电器的触头间便会产生电弧。电弧不仅对触头有很大的破坏作用，而且使断开电路的时间延长。断路器最重要的任务就是熄灭电弧，能够快速断开负荷电流或故障电流。灭弧室的基本类型有：①采用六氟化硫、真空和油等介质；②采用气吹、磁吹等方式快速从电弧中导出能量；③迅速拉长电弧等

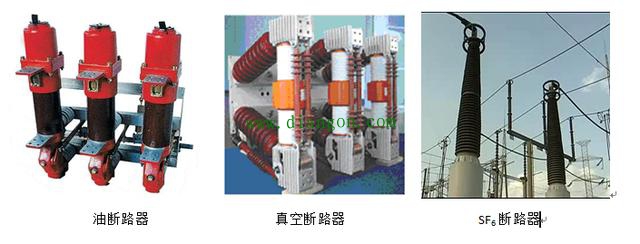

分类：油断路器、真空断路器、SF6断路器、压缩空气断路器；

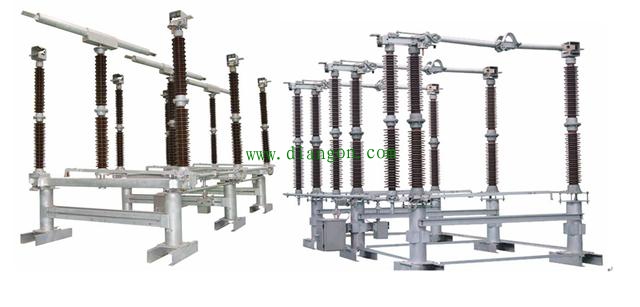

3．隔离开关（闸刀）
与断路器的不同之处在于没有灭弧装置，用于电路的连通或断开，一般必须在电路已被断路器断开的情况下才能操作。
分类：直线型、折臂型、剪刀型、垂直型

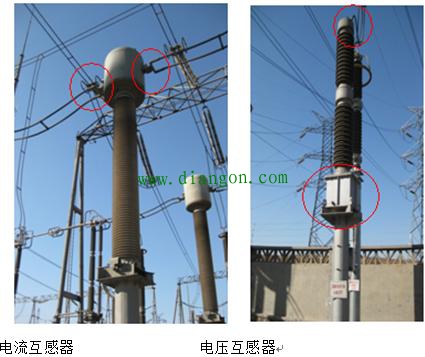

4．互感器
(1) 电流互感器（Current transformer for CT）：将交流大电流变换为标准的小电流（5安培或1安培），供电给测量仪表和保护装置的电流线圈，上端圆柱体中充满SF6绝缘气体，防止绕组对外壳放电。中间略细圆柱体为复合绝缘材料，最下端有一SF6气体压力表，用来监视内部气体压力是否正常。
(2) 电压互感器（Potential transformer for PT）：将交流高电压变换为标准的低电压（100伏或100/伏），供电给测量仪表和保护装置的电压线圈。上下两节瓷瓶中有两个串联电容，进入方形油箱前已经变为比较低的电压，进入油箱后，由两个绕组电磁感应获得所需要的电压
5. 避雷装置
避雷针——直接接地。避雷针与被保护装置是分开的，装在被保护设备（输电线路）的上方，利用尖端放电，可以将雷电吸引到避雷针（线）本身，将雷电流引入大地，从而保护了设备（线路）免遭雷击。

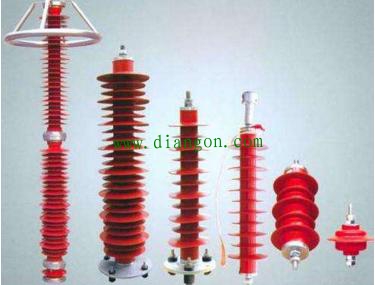

避雷器——间接接地。避雷器与被保护装置是并联安装的，利用过电压放电现象限制作用于设备上的过电压，以保护电气设备。避雷器正常是不导电的，遇到雷击时，过电压超过定值，线路自动断开，避雷器放电。因电压等级高一些，需要更大的安全距离，所以500kV避雷器瓷瓶比220kV避雷器瓷瓶多一节

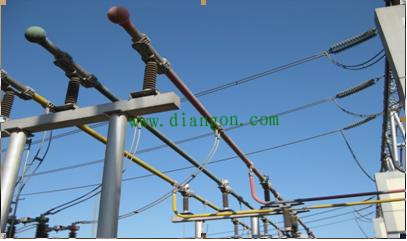

6.母线
也称汇流排，是汇集和分配电流的裸导体 ，母线应按下列规定刷漆着色：
(1) 三相交流母线：U（A）相刷黄色，V（B）相刷绿色，W（C）相刷红色，由三相交流母线引出的单相母线，应与引出相的颜色相同。
(2) 直流母线：正极刷赭色，负极刷蓝色。
(3) 交流中性线：不接地者刷白色，接地者刷紫色。

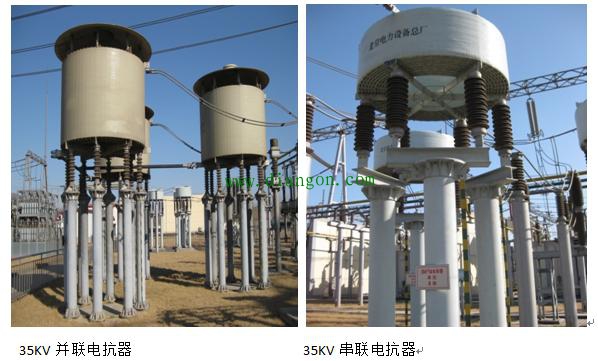

7.电抗器：主要用于电网中的电容效应，其次还能抑制过电压。
8.电容器组：并联电容器组无功补偿设备，与电抗器作用完全相反。与串联电抗器同时使用。电容器组串联电抗器的作用是限制合闸涌流和限制谐波。
电容器组

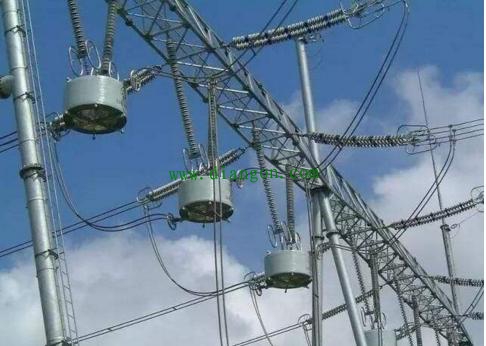

9. 阻波器：纯电感电气设备，串联在输电线路两端，阻止高频谐波进入站内设备。
