变频器常见的频率给定方式

变频器常见的频率给定方式主要有：操作面板给定、外接信号给定、模拟信号给定和通信方式给定等。

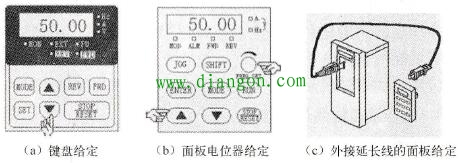

(1)操作面板给定：通过面板上的键盘或电位器进行频率给定（即调节频率）的方式，称为面板给定方式，如图所示。

图 面板给定方式

①键盘给定频率的大小通过键盘上的升键（▲键）和降键（▼键）来进行给定。键盘给定属于数字量给定，精度较高。

②电位器给定是部分变频器在面板上设置了电位器，频率大小也可以通过电位器来调节。电位器给定属于模拟量给定，精度稍低。

电工学习网小编提示：

多数变频器在面板上并无电位器，所说的“面板给定”实际上就是键盘给定。变频器的面板通常可以取下，通过延长线安置在用户操作方便的地方，如图1-40 (c)所示。此外，采用哪一种给定方式，必须事先通过功能预置来设定。

(2)外接给定：通过外接输入端口输入频率给定信号，来调节变频器输出频率的大小，称为外接给定或远程控制给定。外接给定方式有如下两种。

①外接输入数字量端口给定：通过外接变频器数字量端口的通断来控制变频器的频率给定。通常有两种方式：一是频率升/降给定或UP/DOWN给定；二是多段速给定。

②外接模拟量端口给定：通过模拟量端口从变频器外部输入模拟量信号（电压或电流）进行给定，并通过调节给定信号的大小来调节变频器的输出频率。

模拟量给定信号通常采用电压信号和电流信号。电压给定信号的范围有：0~10V、2~10V、0~±10V、0~5V、1~5V、0~±5V等；电流给定信号的范围有：0~20mA、4~20mA等。

电工学习网小编提示：

模拟量输入给定的电压、电流方式由频率设定功能参数选择决定或由模拟量输入通道决定。

(3)通信接口给定：由plc或计算机通过通信接口进行频率给定。大部分变频器所提供的都是RS - 485接口。如果上位机的通信是RS - 232接口，需要接一个RS - 485与RS - 232转换器。

电动机的额定频率称为变频器的基本频率。当频率给定信号为最大时，变频器的给定频率称为最高频率。

上限频率与下限频率是调速系统所要求的变频器工作范围，根据调速系统的工作需要进行设定。

生产机械在调试的过程中，以及每次新的加工过程开始前，常需要进行点动控制。变频器可根据生产机械的特点和要求，预先一次性地设定一个点动频率，每次点动时都在该频率下运行，而不必变动已经设定好的给定频率。
