RLO下降沿检测指令和RLO上升沿检测指令使用说明

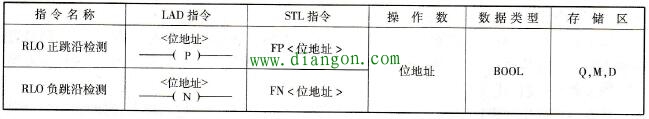

RLO跳变沿检测可分别检测上升沿（正跳沿）和下降沿（负跳沿）。RLO下降沿检测指令和RLO上升沿检测指令分别对应语句表中的“FP”和“FN”指令。

RLO下降沿（负跳沿）是检测该指令所在点的逻辑状态是否有从“1”到“0”的变化，即是否有下降沿发生。<位地址>位为边沿存储器，其作用是存储该点前一扫描周期的状态，以便进行比较。如果本周其期该点的状态为“0”，上个扫描周期的状态为“1”，则说明有下降沿（负跳沿）发生，逻辑输出结果为“1”，否则逻辑输出结果为“0”。

RLO上升沿（正跳沿）是检测该指令所在点的逻辑状态是否有从“0”到“1”的变化，即是否有上升沿发生。<位地址>位为边沿存储器，其作用是存储该点前一扫描周期的状态，以便进行比较。如果本周期该点的状态为“1”，上个扫描周期的状态为“0”，则说明有下降沿（负跳沿）发生，逻辑输出结果为“1”，否则逻辑输出结果为“0”。

在每一个程序扫描周期过程中，RLO位的信号状态都将与前一周期中获得的结果进行比较，看信号状态是否有变化。前- RLO的信号状态必须保存在边沿标志地址（<位地址>）中，以进行比较。如果在当前和先前的RLO状态之间有变化（检测到下降沿或上升沿），则在操作之后，能流在该扫描周期内流过检测元件，即RLO位仅在该扫描周期内为“1”；如果在当前和先前的RLO状态之间没有变化（无脉冲边沿），则在操作之后，RLO边沿检测指令均把RLO复位为0。

RLO边沿检测指令均指定有一个“位存储器”，用来保存前一周期RLO的信号状态，以便进行比较，在0B1的每一个扫描周期，RLO位的信号状态都将与前一周期中获得的结果进行比较，看信号状态是否有变化。“位存储器”使用的操作数可以是I、Q、M、L、D。
