电气接线图的作用

表示成套装置、设备、电气元件的连接关系，用以进行安装接线、检查、试验与维修的一种简图或表格，称为接线图或接线表。主要用于表示电气装置内部元件之间及其外部其他装置之间的连接关系，它便于制作、安装及维修人员接线和检查的一种简图或表格。

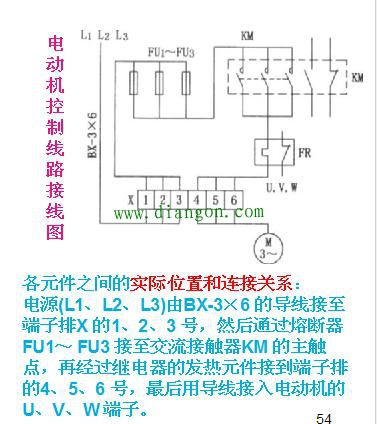

(1)单元接线图。它是表示成套装置或设备中一个结构单元内的各元件之间的连接关系的一种接线图。这里所指“结构单元”是指在各种情况下可独立运行的组件或某种组合体，如电动机、开关柜等。
(2)互连接线图。它是表示成套装置或设备的不同单元之间连接关系的一种接线图。
(3)端子接线图。它是表示成套装置或设备的端子以及接在端子上外部接线(必要时包括内部接线)的一种接线图。
(4)电线电缆配置图。它是表示电线电缆两端位置，必要时还包括电线电缆功能、特性和路径等信息的一种接线图。
