直流电流传感器基本误差检定方法

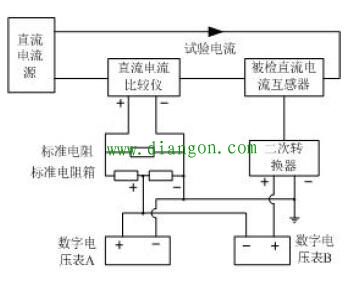

测差法原理线路图
　　当标准与被检互感器的额定转换系数相同时，不需要标准电阻箱。当被检互感器模拟输出大于标准输出时，标准电阻箱应移至被检互感器输出侧。调整标准电阻箱，使得直流电流比较仪实际变比与被检直流电流互感器额定变比相等。
　　依据电流误差定义，被检直流电流互感器的电流比值误差表达式按下式计算：

-----------------------1
　　式中：
　　Up——数字电压表A的示数，即标准输出；
　　ΔU——数字电压表B的示数。
　　标准电阻箱引入的负载误差应小于被检直流电流互感器允许误差的1/10。
　　为降低电流源输出波动对试验的影响，可在每一个测量点读取3组数据，取平均值作为电流误差。
二、双表法检定直流电流传感器基本误差
　　被检直流电流互感器具有模拟电压输出时，作为测差法的替代方案，可以采用双表法检定。双表法检定具有模拟电压输出的直流电流互感器原理线路图如图3所示。同步读取标准直流电流比较仪和被检直流电流互感器的输出Up和Us。推荐采用可编程仪器控制技术同步读取数字电压表A和B的读数。

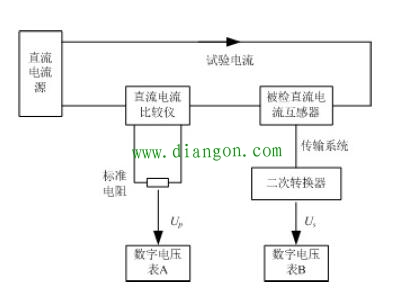

双表法检定模拟输出直流电流互感器原理图
　　依据电流误差定义，电流比值误差表达式按式计算：

-----------------------2
　　式中：
　　Krp——直流电流比较仪的变比；
　　Kra——被检直流电流互感器的变比；
　　Up——数字电压A的示数，即直流电流比较仪的二次输出电压；
　　Us——数字电压表B的示数，即被检直流电流互感器的二次输出电压。
　　电子式互感器校验仪可以代替图2中的两块数字电压表，其包含的高精度模拟量采集卡可对标准直流电流比较仪和被检直流电流互感器的模拟输出进行同步采样。
三、电子式互感器校验仪检定具有数字输出直流电流互感器
　　被检定直流电流互感器二次具有数字输出时，可以采用具有时钟同步功能的电子式互感器校验仪检定。电子式互感器校验仪检定具有数字输出的直流电流互感器原理线路图如下图所示。电子式互感器校验仪输出时钟控制被检直流电流互感器一次转换器采样，数字输入端口读取被检直流电流互感器二次转换器输出的数字帧，模拟端口读取直流电流比较仪的输出电压，经处理得到时间同步的Up与Is。其中，Up为直流电流比较仪的二次输出电压，Is为被检直流电流互感器输出的数字帧所代表的一次直流电流。

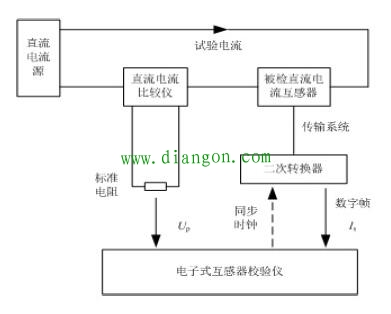

电子式互感器校验仪检定数字输出直流电流互感器原理图
　　依据电流误差定义，电流比值误差表达式按下式计算，误差计算由电子式互感器校验仪自动完成。

-----------------------3
　　式中：
　　Krp——直流电流比较仪的变比；
　　Up——直流电流比较仪的二次输出电压；
　　Is——被检直流电流互感器的测量输出值。
四、异地测量法检定直流电流传感器基本误差
　　当被检直流电流互感器的二次转换器与一次转换器距离较远，无法采用前述试验方法，可以采用本方法。异地测量原理图如下图所示。被检直流电流互感器二次输出为模拟输出Us或数字屏显Is。

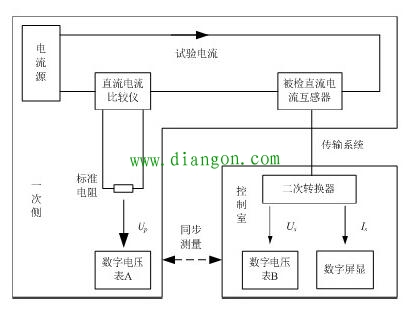

异地测量法检定直流电流互感器原理图
　　电流比值误差表达式参照公式2和公式3。
