1P N和2P漏电断路器接线方法图解

断路器，一律是上口接进线，下口接出线（负载）。这一点，所有的断路器都是一样的。但是零火线的顺序，断路器没有硬性规定，市面上产品的接线方式也不尽相同。

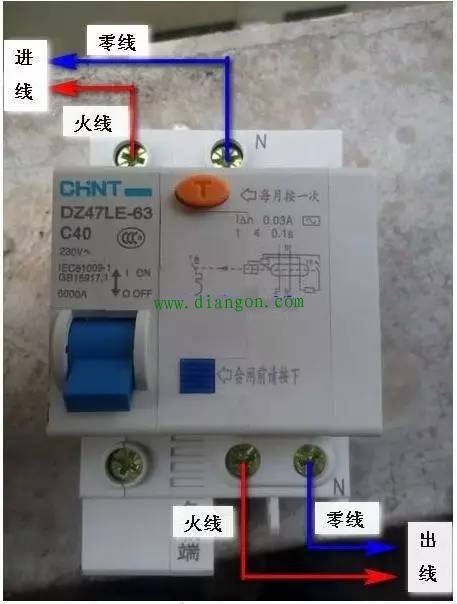

一般来说，断路器会在上口两个接线柱中的一个上标有“N”的标识（1P漏电断路器就肯定会标注，2P的不一定）。这种情况下，只要将N接线柱接上零线即可。下口的两个接线柱中，零线的位置与上口一样。

例如，上口右侧为N接线柱，那么下口的右侧也接零线。剩下的一个就是火线了。
那么，像文章开头说的这种，没有标识的接线柱怎么办呢？一般来说，我们习惯于将零线接在右侧的接线柱上。

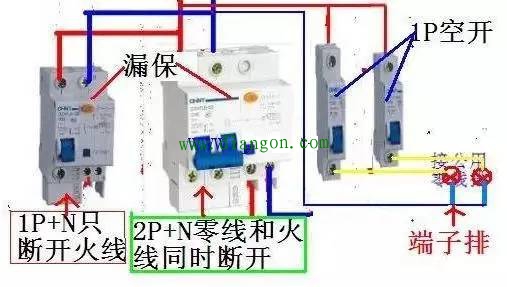

但事实上，2P断路器中，哪根接零线都行。只要和同一配电箱内其它的断路器连接方向相同即可。
